现在市面出现的称重传感器形形色色，千千万万，不论是进口称重传感器还是国内传感器客户的安装不同，环境不同，都影响着称重传感器的选型和称重传感器安装，而经常碰到的室外地磅选用，一定考虑到称重传感器防雷性，下面就是我司【广州兰瑟电子】大致介绍下。

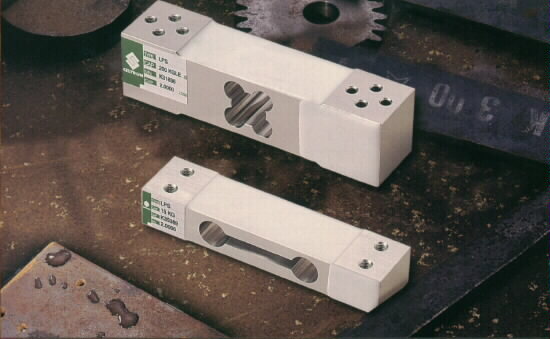

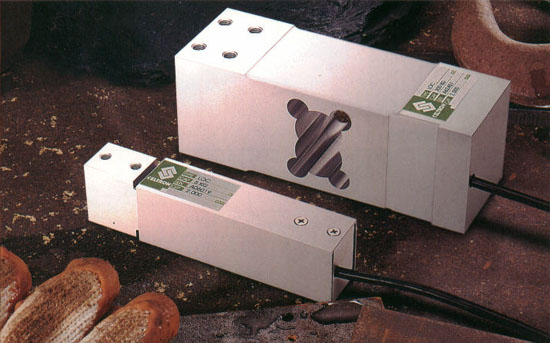

称重传感器常见几种类型图片


简述多个称重传感器组合安装
在传感器中力学传感器属于最常见的传感器之一，或许大家见到比较少的是单个称重传感器的使用，而往往最常见的是多个称重传感器的组合。例如一台高准精度的电子衡器, 几乎很少采用一个称重传感器, 常有三个或二个以上的传感器来组成传感系统一方面是为了维持秤体本身的稳定另一方面可增大称重吨位。
在由多个传感器构成的电子衡器中, 除应合理选定称重传感器的负荷和正确安装外, 还应注意：
1，应在各称重传感器两旁加装固定支柱和千斤顶支架。固定支柱的高度应略低于传感器高度3mm到4mm, 以便需要更换或维护传感器时, 利用千斤顶将秤体顶起, 再在固定支柱上塞进适当厚度的垫铁, 使传感器与支架脱开4mm到5mm, 作为临时支撑另一方面当秤体超载时, 起到保护传感器的作用
2，为防止秤体因冲击等原因而引起水平方向运动应根据秤体的结构形式加装适当的限位器。限位器安装时不应在垂直方向上施加任何力, 但能抵消作用在秤体上的各种水平力。
3，称重传感器必须安装在水平面上, 在有载荷时也必须保持水平, 以防因倾斜而导致载荷分配不均而损坏传感器。
多个称重传感器的组合最重要的安装问题是最需要注意的，由于称重传感器安装直接影响传感器精度和使用年限，不准确的安装不仅会导致测量的误差，而起长期错误的使用方法必定会导致传感器的使用产生质的变化。
称重传感器的安装形式
称重传感器的安装形式，对于整个测量过程有着重要的影响。如果称重传感器的安装形式正确，无疑会提高测量精度，否则很容易会在测量过程中产生故障问题，影响测量结果的准确性。下面小编为大家介绍称重传感器的安装形式：
一、为固定式底座传感器的安装形式，安装时将传感器放置在三颗固定档柱内。要求使用在温度变化范围不大的场合，其优点是能提高秤体的稳定性，而且安装调试方便。
为防止大电流流经传感器，应在传感器之间加装短路片，以防偶然的大电流流过而将其烧坏。即使如此，在需要进行大从焊接时最好还是将压式传感器卸下，待几作结束后再将称重传感器安装好。
滚珠等移动部件应保持滑动自如，不应有卡死、锈蚀等现象。
压头应由20mm厚的铬钢制成，压头的底面应加工成圆弧，其半径应为传感器圆顶半径的3倍以上，并应进行热处理以增加压头的硬度。固定板应用45号钢制成，其厚度不得小于20mm，安装时的水平度不应超出±°。
二、滚珠式底座传感器的安装形式，安装时将它放置在带有凹形缺口的底板上。有如下优点：
当秤体或其它设备因温度影响而伸缩，使其偏离受力中心线时，可作水平方向的位移定位，其位移量在±5mm以内。因此可在任何情况下使称重传感器接受垂直力，保证称量准确度
压式拉式称重传感器二种不同的安装方法
压式拉式称重传感器安装方法，这种形式的称重传感器有二种不同的安装形式。
一、为固定式底座传感器的安装形式，安装时将传感器放置在三颗固定档柱内。因此要求使用在温度变化范围不大的场合，其优点是能提高秤体的稳定性，而且安装调试方便。在称重传感器安装时还应注意：
1，为防止大电流流经传感器，应在传感器之间加装短路片，以防偶然的大电流流过而将其烧坏。即使如此，在需要进行大从焊接时最好还是将压式传感器卸下，待几作结束后再将称重传感器安装好。
2，滚珠等移动部件应保持滑动自如，不应有卡死、锈蚀等现象。
3，压头应由20mm厚的铬钢制成，压头的底面应加工成圆弧，其半径应为传感器圆顶半径的3倍以上，并应进行热处理以增加压头的硬度。固定板应用45号钢制成，其厚度不得小于20mm，安装时的水平度不应超出±0.5°。
二、滚珠式底座传感器的安装形式，安装时将它放置在带有凹形缺口的底板上。其优点是：
当秤体或其它设备因温度影响而伸缩，使其偏离受力中心线时，可作水平方向的位移定位，其位移量在±5mm以内。因此可在任何情况下使称重传感器接受垂直力，保证称量准确度。
零点温漂是决定应变式传感器质量的重要参数，同时也是进行温度补偿的重要依据。因此在应变式称重传感器生产过程中，必须在不同温度下测量传感器零点输出，通过对不同温度下的测量结果进行分析计算，并根据计算结果进行温度补偿，同时剔除零点温漂过大的不合格的称重传感器。
该巡检系统主要分为主控板和检测板两个部分，其中检测板对所连接的称重传感器进行零点输出信号的自动巡检，并将测量结果发送至主控板。每块检测板一次最多可以连接 32个称重传感器，每个传感器连接口都有固定的ID编号，检测板可以自动判断每个连接口是否有传感器的连接。每块检测板都有可设定的独立ID号，同时检测板具有自诊断功能，可检测出AD和RAM等的错误。
每块主控板一次最多可以连接128块检测板，因此该系统最多可以同时巡检4096个称重传感器。每次开机时，主控板会自动查询所有已连接的检测板，当有无法连接或有检测板报告错误时，主控板会在液晶屏上给出报警提示，操作人员可以根据需要选择停机检查，或者将出错的检测板设定为停用状态，其后主控板将不再与该检测板进行数据通讯。主控板主要完成检测板数据采集、检测数据分析计算、与PC机的数据通讯、打印控制和人机交互等功能，并同样具有自诊断功能，当出现故障时系统在液晶屏上给出报警提示，操作人员可根据提示信息进行相应的故障处理。操作人员对系统的所有设定都可通过主控板上的按键完成，主控板上还包括一块 16×2的字符型液晶屏用于显示各种信息。
室外安装称重传感器需要防雷
1.称重传感器是一种应用非常广泛的检测仪器，很多时候都是安装在室外的。特别是数字式汽车衡和轨道衡等大型衡器，在室外安装的时候都是需要经行防雷的。在雷雨天气如果在室外的称重传感器没有实施防雷措施是很容易受到损坏的。 称重传感器外壳一般是金属的，雷击过电压产生的尖峰脉冲侵入传感器与仪器仪表之间的连线，使得连线上的电压幅值远高于仪器仪表的工作电压值而导致仪器仪表烧坏，从而使得称重系统无法正常工作，给企业造成巨大的经济损失。可见，对数字传感器仪器仪表接口电路的雷击防护越来越显得重要。
2.称重仪器仪表接口电路的雷击防护越来越重要数字传感器具有可靠性高、防作弊、抗干扰能力强和信号传输距离长等优点，受到越来越多的用户欢迎。数字传感器仪器仪表雷击防护的举措根据经验，本仪器仪表将进行雷击测试。雷击发生器的一端接于数字传感器外壳，传感器和仪器仪表外壳通过屏蔽电缆可靠连接，仪器仪表外壳再通过电缆串联采样电阻后接至发生器的另一端。对于某一过压或过流冲击脉冲，经过一级保护以后，仍会有残余电压流至后继电路。若后继电路不能承受残余电压的冲击，同样会损坏核心电路，因此对仪器仪表接口电路采取多级防护举措。
3.我们在安装称重传感器的时候一定要考虑到是否会收到雷击的影响，雷击不仅会造成传感器已经配套仪表的损坏，还会通道传感器的导线引入到其它地方造成财产甚至是人员伤亡的损失，所以我们在安装称重传感器尤其是在室外安装称重传感器的时候一定要考虑到防雷措施。
4.称重传感器是一种应用非常广泛的检测仪器，很多时候都是安装在室外的。特别是数字式汽车衡和轨道衡等大型衡器，在室外安装的时候都是需要经行防雷的。在雷雨天气如果在室外的称重传感器没有实施防雷措施是很容易受到损坏的。
5.称重传感器外壳一般是金属的，雷击过电压产生的尖峰脉冲侵入传感器与仪器仪表之间的连线，使得连线上的电压幅值远高于仪器仪表的工作电压值而导致仪器仪表烧坏，从而使得称重系统无法正常工作，给企业造成巨大的经济损失。可见，对数字传感器仪器仪表接口电路的雷击防护越来越显得重要。
6.称重仪器仪表接口电路的雷击防护越来越重要数字传感器具有可靠性高、防作弊、抗干扰能力强和信号传输距离长等优点，受到越来越多的用户欢迎。数字传感器仪器仪表雷击防护的举措根据经验，本仪器仪表将进行雷击测试。雷击发生器的一端接于数字传感器外壳，传感器和仪器仪表外壳通过屏蔽电缆可靠连接，仪器仪表外壳再通过电缆串联采样电阻后接至发生器的另一端。对于某一过压或过流冲击脉冲，经过一级保护以后，仍会有残余电压流至后继电路。若后继电路不能承受残余电压的冲击，同样会损坏核心电路，因此对仪器仪表接口电路采取多级防护举措。
7.我们在安装称重传感器的时候一定要考虑到是否会收到雷击的影响，雷击不仅会造成传感器已经配套仪表的损坏，还会通道传感器的导线引入到其它地方造成财产甚至是人员伤亡的损失，所以我们在安装称重传感器尤其是在室外安装称重传感器的时候一定要考虑到防雷措施。
