压力传感器(Pressure Transducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装

置。压力传感器通常由压力敏感元件和信号处理单元组成。按不同的测试压力类型，压力传感器可分为表压传感器、差压传感

器和绝压传感器。压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交

通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传

感器原理及其应用。另有医用压力传感器。

压力传感器的原理和类型（可搜索广州兰瑟，联系马工020-29045457）

要进行—个具体的测量工作，首先要考虑采用何种原理的传感器，这需要分析多方面的因素之后才能确定。因为，即使是测量

同一物理量，也有多种原理的传感器可供选用，哪一种原理的传感器更为合适，则需要根据被测量的特点和传感器的使用条件

考虑以下一些具体问题：量程的大小；被测位置对传感器体积的要求；测量方式为接触式还是非接触式；信号的引出方法，有

线或是非接触测量；传感器的来源，国产还是进口，价格能否承受，还是自行研制。

压力传感器的类型：

一、应变式压力传感器

是压力传感器中应用比较多的一种传感器，它一般用于测量较大的压力，广泛应用于测量管道内部压力、内燃机燃气的压力、

压差和喷射压力、发动机和导弹试验中的脉动压力，以及各种领域中的流体压力等。

1、膜片式

径向应变达到负的最大值，切向应变为零。

2、应变管式

又称应变筒式。它的弹性敏感元件为一端封闭的薄壁圆筒，其另一端带有法兰与被测系统连接。在筒壁上贴有2片或4片应变

片，其中一半贴在实心部分作为温度补偿片，另一半作为测量应变片。

3、应变梁式

测量较小压力时，可采用固定梁或等强度梁的结构。一种方法是用膜片把压力转换为力再通过传力杆传递给应变梁。两端固定

梁的最大应变处在梁的两端和中点，应变片就贴在这些地方。这种结构还有其他形式，例如可采用悬梁与膜片或波纹管构成。

4、组合式

在组合式应变压力传感器中，弹性敏感元件可分为感受元件和弹性应变元件。感受元件把压力转换为力传递到弹性应变元件应

变最敏感的部位，而应变片则贴在弹性应变元件的最大应变处。、

二、压敏电阻式压力传感器

压敏电阻式压力传感器的传感元件是由位于膜片表面的压敏电阻与硅钢膜片组成。

三、膜盒式压力传感器

这种传感器是由很薄的金属片焊接成气压罐，经过气体的正压力或负压力（即抽真空）使膜盒胀大或缩短，膜片移动时驱动操

纵杆移动，膜片经过微分变换器，使其转换成电阻变化构成电信号输出，作业原理类似于机械高压泵上的冒烟限制器。

四、可变电感式压力传感器

该压力传感器先要是由两个线圈发作互感电压，当交变电压经过一个线圈时，经过互感效果使另一个线圈发作互感电压，耦合

越紧则输出电压越大，所以，当铁芯向线圈中心移动时，输出信号增大。

五、开关型压力传感器

开关型压力传感器使用对/比广，通常分薄膜式压力传感器和绷簧管式压力传感器。

六、电容式压力传感器

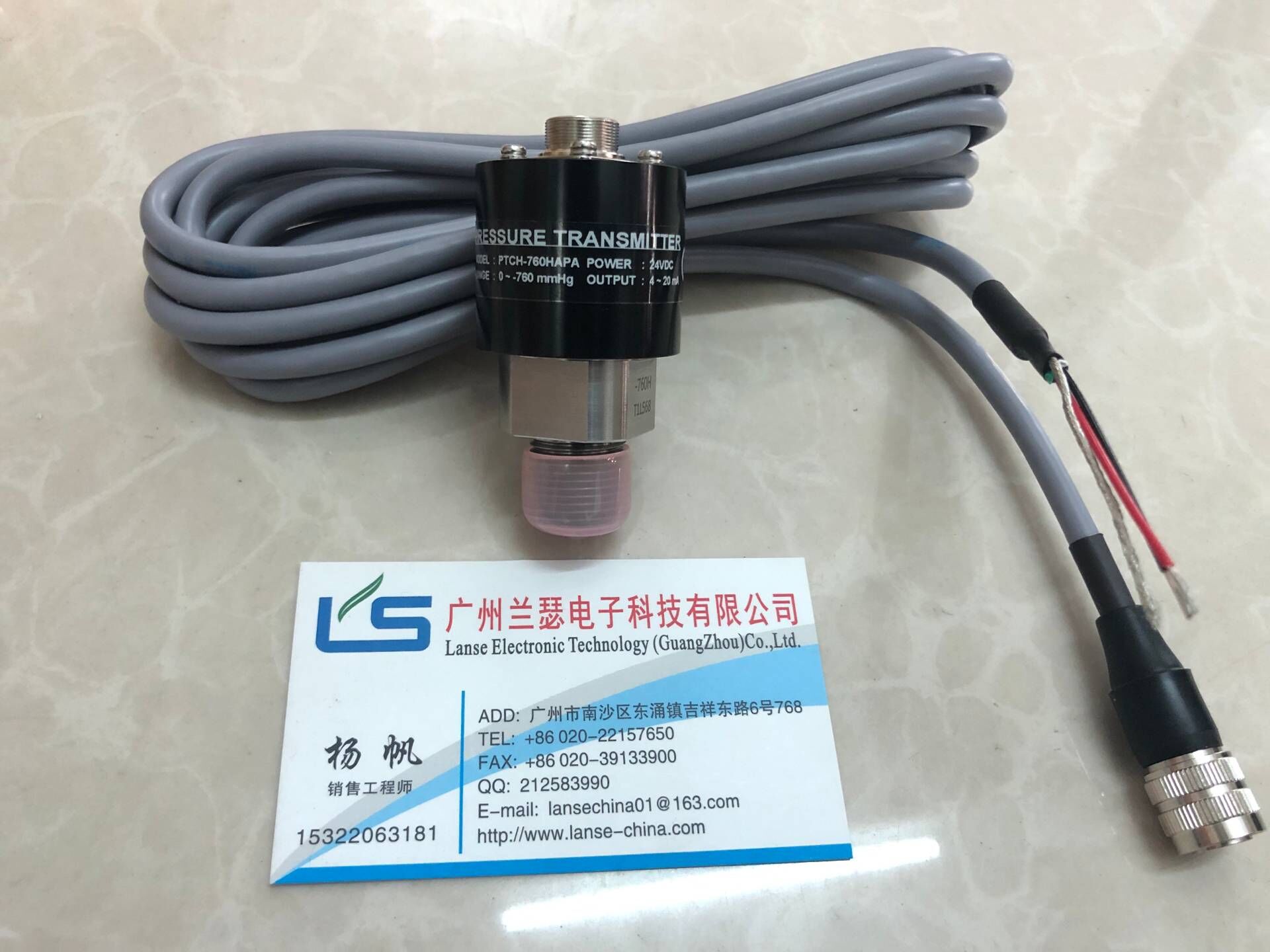

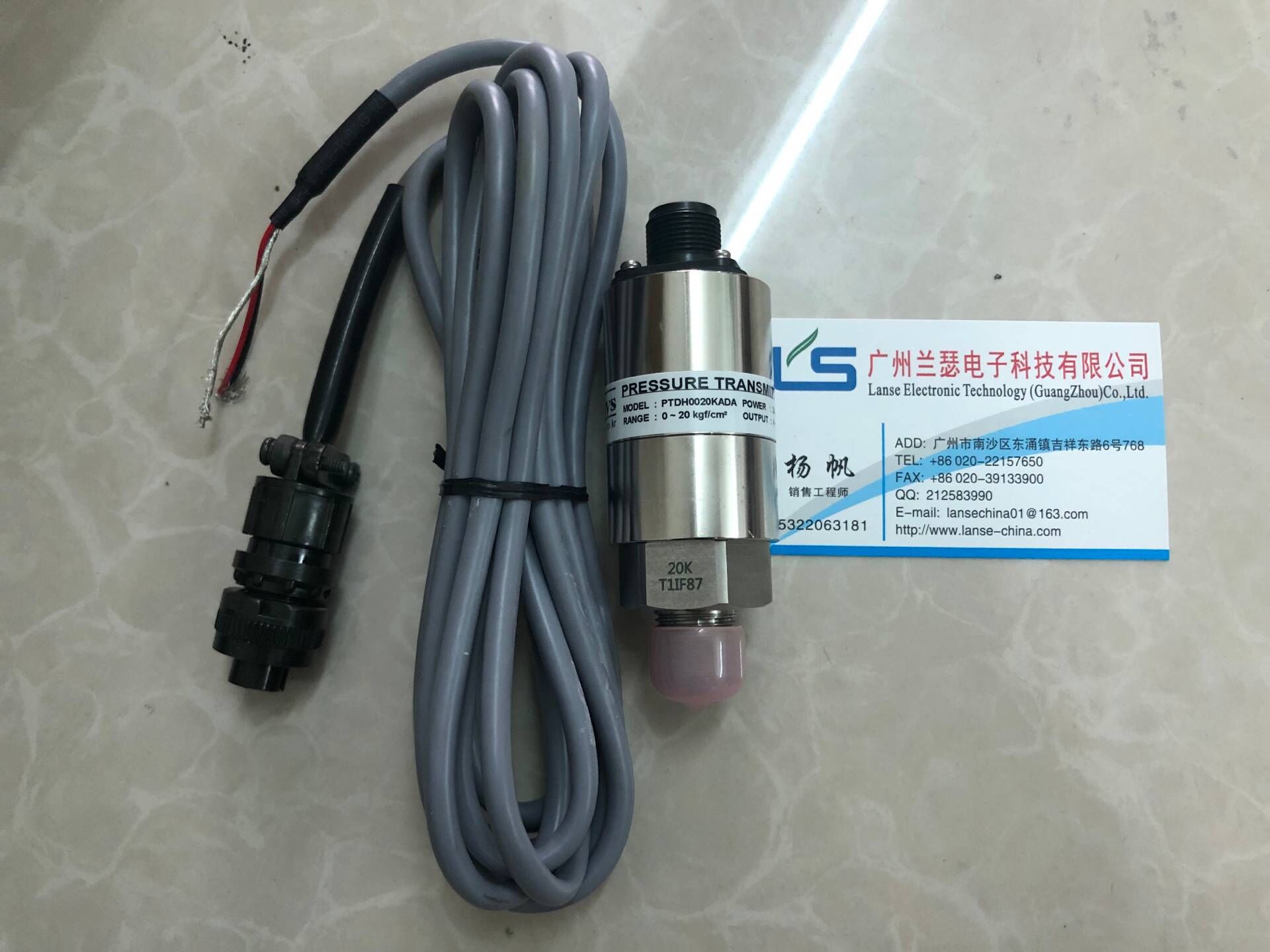

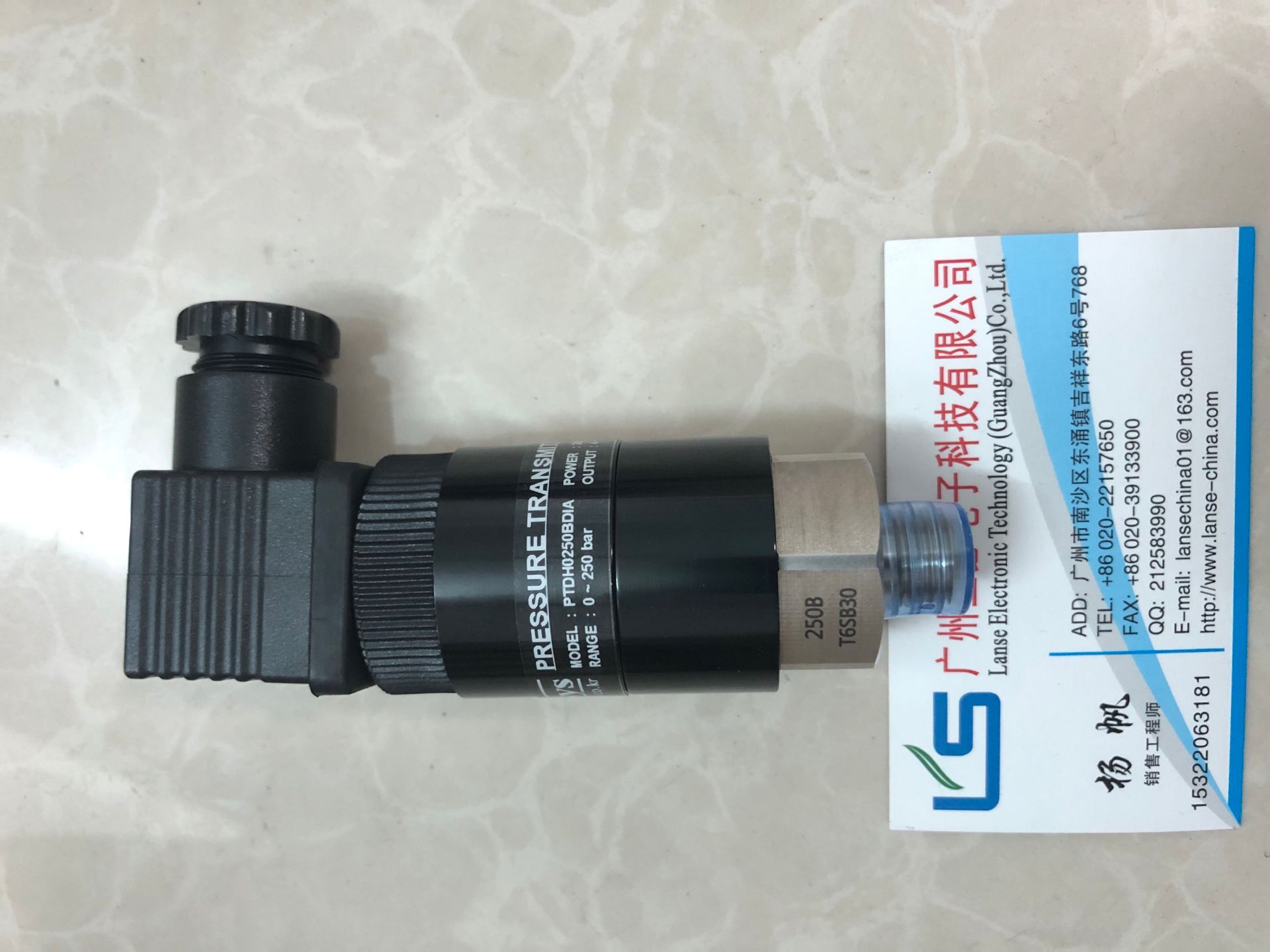

压力传感器类型特点：

      -100KPa...0…1...350bar压力范围测量

      多种工业标准信号输出可选

      接线方式为连接器或直接引线

      简洁的外形设计，性价比高

      可按要求增加调零调满度功能

      多种压力接口可选择
