【广州兰瑟电子】怎样判断称重传感器的好坏?
1、观察传感器外观是否有变形,裂纹等情况,若出现这些情况,需要联系厂家更换新的传感器。
2、在称重控制器(称重仪表)中找到传感器连接端,测定传感器连接电路。
正常情况下,激励电压(EXC+到EXC-之间)是5-10V,输出电压(SIG+到SIG-之间)在设备空载时接近于0,小于传感器最大
输出量。超出此范围则联系服务商申请更换传感器。
3、测量传感器阻值,通过阻值判定传感器好坏:输入电阻≧输出电阻>桥阻;一般情况下桥阻之间相等或者两两相等。
使用传感器的注意事项:
1、称重传感器在正常使用情况下并非那么容易损坏,很多故障都是因为秤体使用不当使称重传感器过载造成的。
2、平时在称重设备使用和拆卸维护过程中,尽量避免重物撞击、磕碰,严格按照设备的称重范围进行操作。
就称重传感器自身的特点通过下列方法检测、判断和验证:
1)阻抗判别法:逐个将传感器的两根输出线、输入线拆掉,用万用表测试输出、输入阻抗和信号电缆各芯线与屏蔽层间的绝
缘电阻。如果测试结果达不到合格证上的数值,即可判断为故障传感器;2)信号输出判断:如果阻抗法无法判断传感器的好
坏,可用此法做进一步检查。先给仪表通电,将传感器的输出线拆掉。在空秤下用万用表测量其Mv输出值。假设额定激励电
压为U(v),传感器的灵敏度为M(Mv/V),传感器的额定载荷F(kg),那么每个传感器的输出为U×M×K÷F(Mv)。如果那一只
的输出值超出该计算值过大(理想情况下不存在偏载时应该相等)或不稳定,即可判断变频传感器有故障。
称重传感器故障的原因
称重传感器为核心的电子衡器在实际的使用过程中引发故障的原因很多,有时几个故障可能同时出现。除了上述提到的情况
外,还有诸如供电电源、外部磁场干扰、使用电子产品等原因造成。因此,在现场的使用和调试过程中必须具有清晰的操作
思路,认真的分析,积极的总结和积累现场操作经验。如果这样的话,可以大大减少现存的故障问题,可为现场调试节约人
量的时间,为日后的维护提供方便。

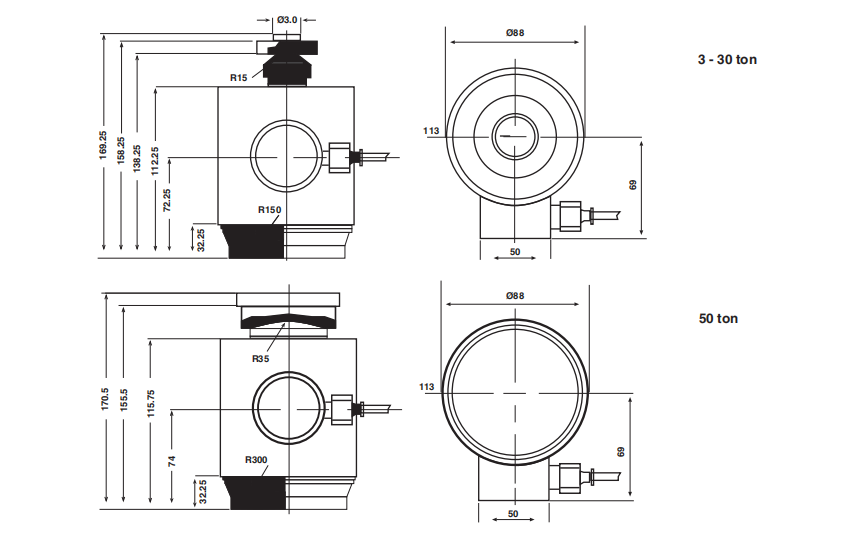

称重传感器分解图
传感器科普资讯(可以详细看看对于你有帮助的)
电子秤传感器故障的判断方法
(一) 测量输入阻抗、输出阻抗,判断传感器的好坏将需要判断的传感器从系统中单独摘除,分别测量输入阻抗、输出阻抗。
输入阻抗正常值为 380f2,输出阻抗正常值为 350f2,如果测量数据不在此范围内,该传感器已经损坏。
(二) 测量传感器的输出信号 ,判断传感器的好坏
传感器的零点输出信号值,一般在(一3m v- - 2mv)之间。如果远远超出此标准范围,可能是传感器使用 中过载而造成弹性
体塑性变形,使传感器无法使用。如无零点信号或零点输出信号很小,可能为传感器内的应变片已从弹性体上脱落或有支撑
物支撑秤体造成。
电子皮带秤速度传感器故障判断技法
第一种方法:可采取电子皮带秤速度传感器阻抗判断法:将电子皮带秤传感器的两根输出线、输入线拆掉,用万用表测试输
出、输入阻抗和信号电缆各芯线与屏蔽层间的绝缘电阻,通过这样的测试如果结果达不到传感器合格证上的数值,则可判断
为故障传感器
第二种方法:可采取电子皮带秤速度传感器信号输出判断法:当用阻抗法无法判断皮带秤传感器好坏时,可在用信号输出法
做进一步的检测;可以先给电子皮带秤仪表通电,将传感器输出线拆掉,在空秤下用万用表测量其输出值,在根据额定电压、
传感器的灵敏度、额定载荷进行计算,如果一只的输出值超出该计算值过大或者不稳定,则可判断电子皮带秤称重传感器有
故障,因为理想情况下是不存在偏载时应该相等
