轮辐式传感器是什么？

轮辐式力传感器是采用轮幅式弹性体结构，利用剪切式应力原理制作的力传感器。

轮辐式传感器的原理

由于它的形状很像带有辐条的车轮，我们称之为轮辐式传感器。由于它的高度很低所以也称为低外形传感器，这种传感器的突

出优点是，高度低、精度高、线性度好、抗偏载及侧向力能力强等一系列优点，它即可用于测量压力，也可用于测量拉力，因

此特别适用于称重和测力之用。

轮辐式传感器的工作原理

轮辐式称重传感器线圈组件与壳体固定，永久磁铁用柔软弹簧支承。两者的阻尼都是由金属骨架和磁场发生相对运动而产生的

电磁阻尼。动圈式和动铁式的工作原理是完全相同的，当壳体随被测振动体 一起振动时，由于弹簧较软，运动部件质量相对较

大，因此振动频率足够高(远高于传感器的固有频率)时，运动部件的惯性很大，来不及跟随振动体一起振动，近于静止不动，

振动能量几乎全被弹簧吸收，永久磁铁与线圈之间的相对运动速度接近于振动体振动速度。线圈与磁铁间相对运动使线圈切割

磁力线，轮辐式称重传感器产生与运动速度成正比的感应电动势，线圈处于工作气隙磁场中的匝数，称为工作匝数;工作气隙中

磁感 应强度;每匝线圈的平均长度。

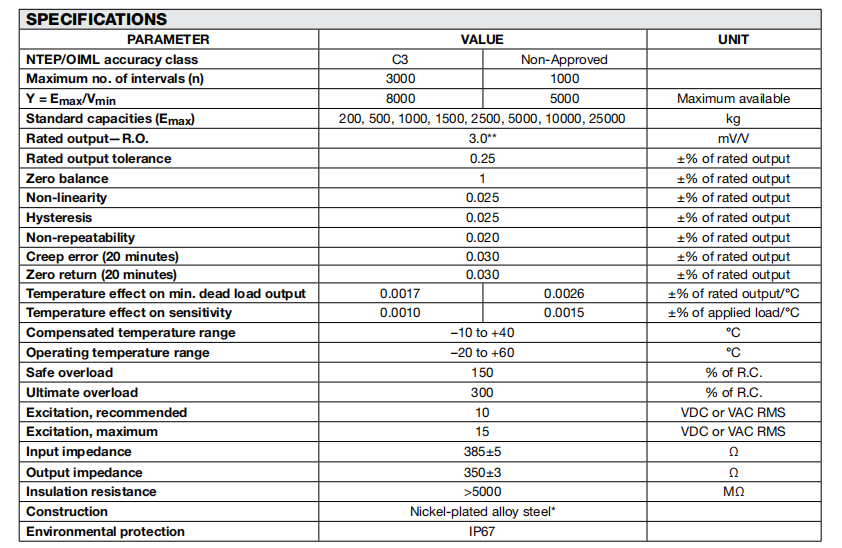

重复性 0.05%FS

蠕 变 ±0.1%FS/30min

蠕变恢复 ±0.1%FS/30min

零点输出 2%FS

零点温度系数 <0.1%FS/10℃

输出电阻 4000Ω ，700Ω

供桥电压 5～15V

允许温度范围 -30～+60℃

允许过负荷 150%FS

防护等级 IP66

连接方式 输入input：红Red(+)黄Yellow(-)

输出output：兰Blue(+)白White(-)

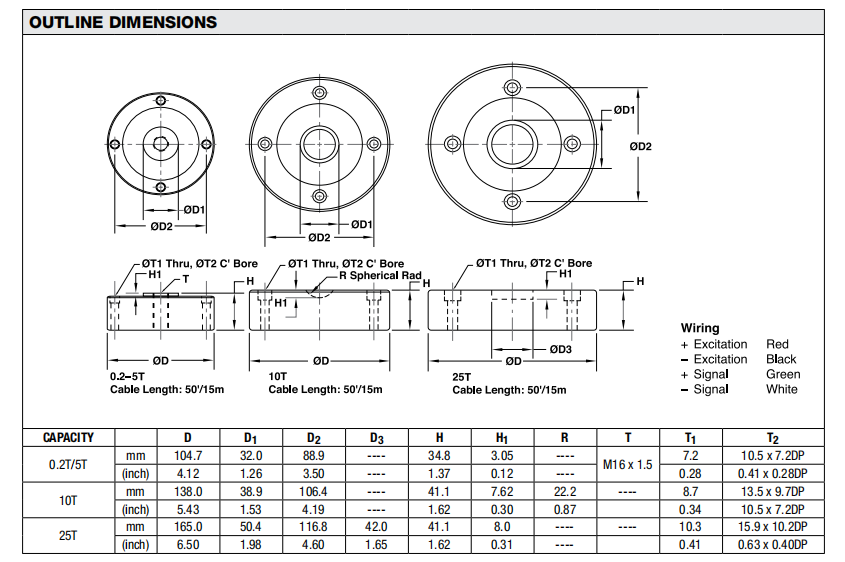

（对于图片看的不够仔细的可以登录→广州★兰瑟官网→寻找1部杨工领取）

轮辐传感器的结构设计主要原则

有很好的刚性，为了使传感器工作状态保持稳定，减轻外界震动干扰的影响，应尽量使弹性体在负荷作用下的弹性位移减少，

使之具有较高的固有频率。

要有简单合理的整体性结构。弹性体应尽量为一个整体，避免组合式结构。减少诸如紧固松动、焊接变形等带来的影响。

对作用力位置的变化和干扰力的影响不敏感，弹性体应变敏感区的应力分布，只随作用力的大小而变化，弹性体工作区的工艺

性能好，包括机械加工、粘贴和密封安装工艺好。具有低外形结构，安装方便，互换性好，低外形结构可以增强抗偏载，使工

作状态稳定。
