直线位移传感器，以电感线圈的工作原理为基础，把直线机械位移量转换成电信号。将可变电阻滑轨定置在传感器的固定部

位，通过滑片在滑轨上的位移来测量不同的阻值。直线位移传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和

始端之间的电压，与滑片移动的长度成正比。将直线位移传感器用作分压器，可最大限度降低对滑轨总阻值精确性的要求，因

此温度变化引起的阻值变化，也不会影响到测量结果。直线位移传感器适用于注塑机，纺织机械，木工机械等行业领域。

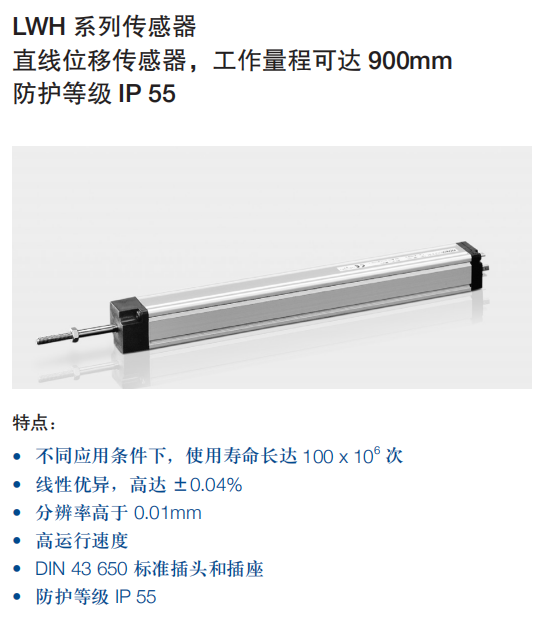

（图：兰瑟电子热销型号给您推荐）

一、直线位移传感器的工作原理

是通过电位器元件把直线机械位移量，转换成与之成线性或任意函数关系的电信号装置。为实现测量位移目的而设计的电位

器，就要求在位移变化和电阻变化之间有一个确定关系。通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的

位移来测量不同的阻值。

电感式检测直线位移传感器，是利用RLC耦合电路（电阻R、电感L、电容C），它比电位计式和磁致伸缩式传感器有更大的优

势，属于非接触测量传感器的一种。它集成了信号发射器和接收器线圈系统，可以以印刷线圈的形式被准确地固定在印制电路

板上。发射信号线圈由高频交流磁场激活，并与谐振器相互作用产生一个RLC的感应电路。

在布有接收信号线圈的位置，电压的变化由谐振器与线圈的相互作用而产生。这也是传感器的输出信号。为了使测量更加快速

方便，传感器中分别有一个粗略和精确的测量线圈系统。前者负责粗略定位谐振器的位置，而后者负责精确定位。双管齐下保

证了它的精确测量。

新型的检测原理不但保证了传感器的精度，而且能够使传感器在非接触的方式下工作，在允许范围内，即便位置块发生偏移或

者抖动，也不会对传感器输出产生任何偏差。

二、直线位移传感器的使用条件

1、保证工作电源的稳定性

工作电源要求±0.1%稳定性，否则会导致显示的圈套波动。要求保障显示圈套的波动幅度，不超过电压的波动幅度。

2、预防静电的干扰

  2）、位移传感器安装在接地的支架上，保证电子尺的外壳良好的接地，信号线在电源箱的一端接地，验证是否有静电干扰，

       可以用一段电源线把电子尺封盖螺丝，与机器设备上的某一金属点短接，静电干扰就会马上消除。

  3）、工作电源的容量的要求

          如果工作电源容量过小，会出现以下现象：

          合模运动会导致射胶电子尺显示波动，或熔胶运动会导致合模电子尺的显示波动。特别是电磁阀的驱动电源，与电

          子尺的工作电源在一起时容易出现这样的情况。严重时，万用表的电压档可以测量到电压的波动。

3、直线位移传感器的接线

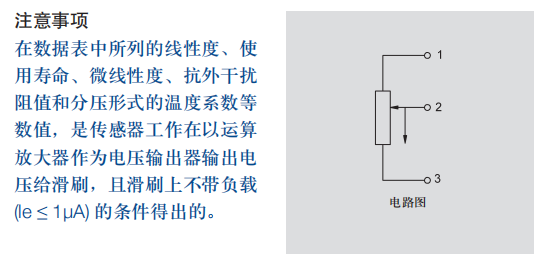

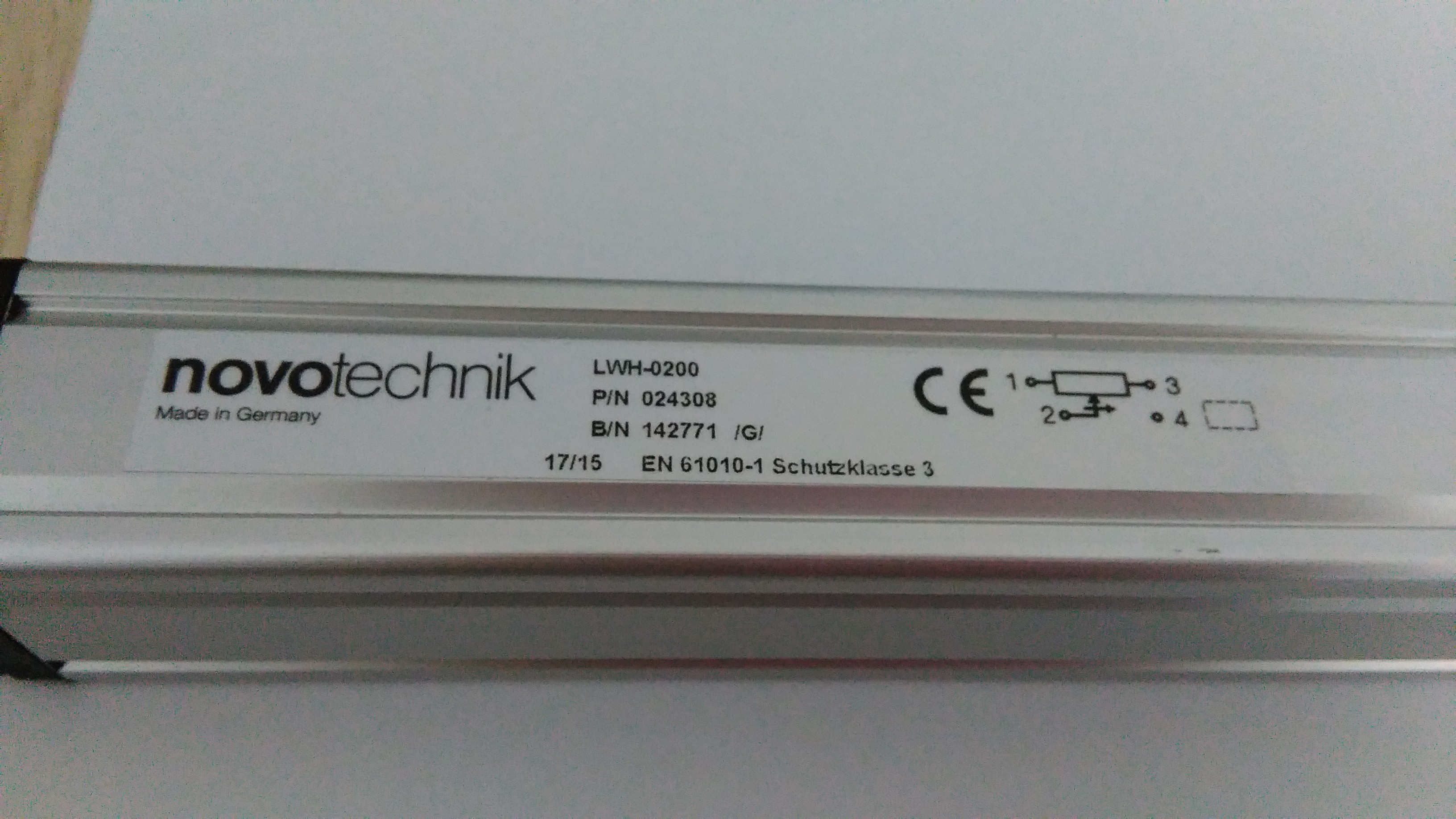

接线端的“1”、“3”是电源线，“2”是输出线，接错线会导致比较大的误差。

4、安装

安装角度不能超过12°的误差，平行度不超过0.5mm。

5、防止短路

直线位移传感器电子尺工作中，某一点数据显示的固定跳动，或者不显示数据，应该检查连接线是否破损、 不绝缘、短路。

6、避免老化

直线位移传感器电子尺长期工作在恶劣环境，容易发生老化现象，影响到电刷的接触电阻，引起显示数据的跳动。

直线位移传感器的灵敏度

灵敏度是指直线位移传感器在稳态工作情况下输出量变化△y对输入量变化△x的比值。它是输出一输入特性曲线的斜率。如果

直线位移传感器的输出和输入之间显线性关系，则灵敏度S是一个常数。否则，它将随输入量的变化而变化。灵敏度的量纲是

输出、输入量的量纲之比。例如，某位移直线位移传感器，在位移变化1mm时，输出电压变化为200mV，则其灵敏度应表示为

200mV/mm。当直线位移传感器的输出、输入量的量纲相同时，灵敏度可理解为放大倍数。提高灵敏度，可得到较高的测量精

度。但灵敏度愈高，测量范围愈窄，稳定性也往往愈差。　

直线位移传感器的分辨率

分辨率是指直线位移传感器可感受到的被测量的最小变化的能力。也就是说，如果输入量从某一非零值缓慢地变化。当输入变

化值未超过某一数值时，直线位移传感器的输出不会发生变化，即直线位移传感器对此输入量的变化是分辨不出来的。只有当

输入量的变化超过分辨率时，其输出才会发生变化。通常直线位移传感器在满量程范围内各点的分辨率并不相同，因此常用满

量程中能使输出量产生阶跃变化的输入量中的最大变化值作为衡量分辨率的指标。上述指标若用满量程的百分比表示，则称为

分辨率。分辨率与直线位移传感器的稳定性有负相相关性。
