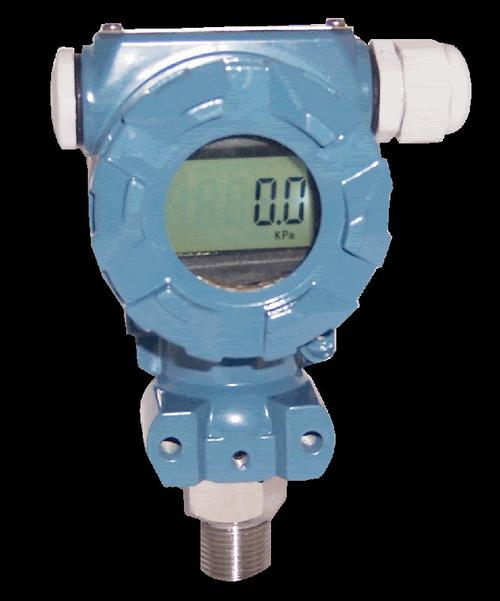

压力变送器?

压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备。

压力变送器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生

产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

压力变送器有电动式和气动式两大类。电动式的统一输出信号为0～10mA、4～20mA或1～5V等直流电信号。气动式的统一输

出信号为20～100Pa的气体压力。

压力变送器按不同的转换原理可分为力(力矩)平衡式、电容式、电感式、应变式和频率式等

压力变送器工作原理

压力变送器感受压力的电器元件一般为电阻应变片，电阻应变片是一种将被测件上的压力转换成为一种电信号的敏感器件。电

阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是

将应变片通过特殊的黏合剂紧密地粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使

应变片的阻值发生改变，从而使加在电阻上的电压发生变化。

压力变送器主要性能

1、使用被测介质广泛，可测油、水及与316不锈钢和304不锈钢兼容的糊状物，具有一定的防腐能力；

2、高准确度、高稳定性、选用进口原装传感器，线性好，温度稳定性高；

3、体积小、重量轻、安装、调试、使用方便；

4、不锈钢全封闭外壳，防水好；

压力变送器安装说明

在安装使用压力变送器前应详细阅读产品样本及使用说明书，安装时压力接口不能泄露，确保量程及接线正确。压力传感器及

变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设，传感器及变送器周围应避免有强电磁干扰。

压力传感器直接感测被测液位压力，不受介质起泡、沉积的影响。

压力变送器使用说明

1、检查安装孔的尺寸

2、保持安装孔的清洁

3、选择恰当的位置

4、仔细清洁

相关资讯：

惠科达仪表：压力变送器传感器原理

石英、磷酸二氢胺和酒石酸钾钠为压电传感器主要使用的压电材料。其中石英(二氧化硅)是一种天然晶体，温度控制在一定范

围内，压电性质稳定，但温度过限后，压电性质完全消失(这个高温就是所谓的“居里点”)。由于随着应力的变化电场变化微小

(也就说压电系数比较低)，所以石英逐渐被其他的压电晶体所替代。而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它

只能在室温和湿度比较低的环境下才能够应用。磷酸二氢胺属于人造晶体，能够承受高温和相当高的湿度，所以已经得到了广

泛的应用。

在现在压电效应也应用在多晶体上，比如现在的压电陶瓷，包括钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷

等等。

压电效应是压电传感器的主要工作原理，压电传感器不能用于静态测量，因为经过外力作用后的电荷，只有在回路具有无限大

的输入阻抗时才得到保存。实际的情况不是这样的，所以这决定了压电传感器只能够测量动态的应力。
