荷重传感器的工作原理及维修

荷重传感器弹性体的原理弹性体是一个有特殊形状的结构件。它的功能有两个，首先是它承受称重传感器所受的外力，对外力

产生反作用力，达到相对静平衡;其次，它要产生一个高品质的应变场(区)，使粘贴在此区的电阻应变片比较理想的完成应变枣

电信号的转换任务。以托利多公司的SB系列荷重传感器的弹性体为例，来介绍一下其中的应力分布。设有一带有肓孔的长方体

悬臂梁。肓孔底部中心是承受纯剪应力，但其上、下部分将会出现拉伸和压缩应力。主应力方向一为拉神，一为压缩，若把应

变片贴在这里，则应变片上半部将受拉伸而阻值增加，而应变片的下半部将受压缩，阻值减少。

荷重传感器按原理的不同分为：

1、轴销式荷重传感器；

2、压力式荷重传感器；

3、桥式荷重传感器；

4、滑轮式荷重传感器；

5、轴承座式荷重传感器；

6、拉力式荷重传感器

荷重传感器的技术参数

1、灵敏度：1.5mv/v±0.1［%］

2、非线性与重复性：±0.02~±0.05［%］F·s

3、幡度：±0.05［%］F·S/3min

4、零点平衡：±1［%］F·S

5、零点与额定输出温度系数：±0.03［%］F·S/℃

6、输入阻抗：700±10Ω

7、输出阻抗：700±10Ω

8、绝缘电阻：≥50MΩ

9、工作电压：DC10V~15V

10、补偿范围：-10℃~+50℃

11、允许温度范围：-20℃~+50℃

荷重传感器维修：

检查电子计价秤的荷重传感器故障时，首先要对称重传感器的外观进行检查，然后对其进行逐步的测试。在了解其工作原理的

基础上，认真、仔细观察、分析、测试，故障就会很快排除。

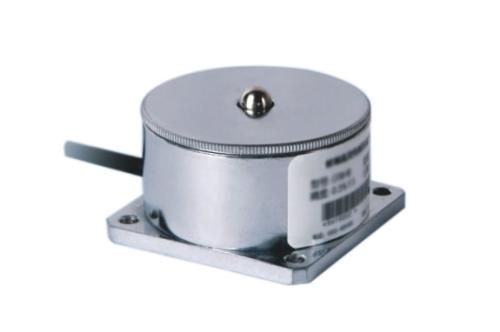

【LLBHM膜盒式荷重传感器】介绍：

采用平膜感压

外体和平膜一体结构

精度高，反应灵敏

体积下，性能稳定

/ 应用领域 /

随着技术的进步,由荷重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处

理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大

型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进

料量控制等，都应用了荷重传感器，目前，称重传感器几乎运用到了所有的称重领域。
