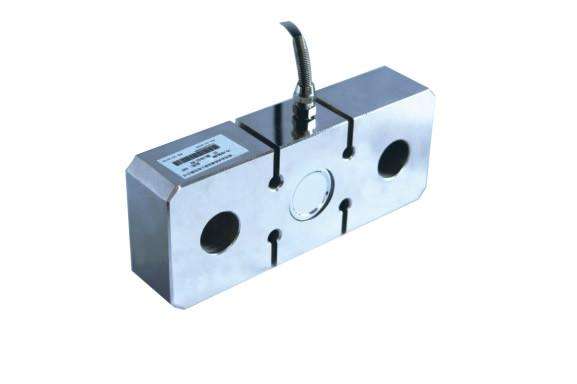

拉式称重传感器安装方法及注意事项

这类传感器一般量程从较小，通常在机械秤改造和电子皮带秤中使用的较多，小容量料斗秤也可应用。由于拉式传感器的安装

调整不便，因此不象压式称重传感器那样得到广泛应用。如果秤体是由两个以上的拉式称重传感器悬吊时, 要特别提防其中一

个未受力而另一个受力太大超出额定负荷而损坏, 因此要求进出料处在秤体的中心。另外秤体结构的刚性要好，以防因震动等

原因而影响称重准确度。

压式和拉式称重传感器的安装方法

应变式称重传感器从受力方式可分为压式和拉式类, 由于不同的受力方式具有不同的工作条件和技术要求, 因此就有不同的安

装方法和规定。本文介绍了这两种称重传感器的安装方法。

压式拉式称重传感器安装方法

传感器这种形式的传感器有图1所示的二种不同的安装形式。(a)为滚珠式底座传感器的安装形式, 安装时将它放置在带有凹形

缺口的底板上。其优点是：

当秤体或其它设备因温度影响而伸缩, 使其偏离受力中心线时，可作水平方向的位移定位,其位移量在±5mm以内。

因此可在任何情况下使传感器接受垂直力, 保证称量准确度。(b)为固定式底座传感器的安装形式, 安装时将传感器放置在三颗

固定档柱内。因此要求使用在温度变化范围不大的场合, 其优点是能提高秤体的稳定性, 而且安装调试方便。在称重传感器安

装时还应注意

1，压头应由20mm厚的铬钢制成, 压头的底面应加工成圆弧，其半径应为传感器圆顶半径的3倍以上,并应进行热处理以增加压

头的硬度。固定板应用45号钢制成, 其厚度不得小于20mm,安装时的水平度不应超出±0.5°。

2，滚珠等移动部件应保持滑动自如，不应有卡死、锈蚀等现象。

3，为防止大电流流经传感器, 应在传感器之间加装短路片，以防偶然的大电流流过而将其烧坏。即使如此, 在需要进行大从焊

接时最好还是将压式传感器卸下, 待几作结束后再将称重传感器安装好。

石英传感器治超非现场执法系统最佳设计方案

片形振子和受力机构的整体式或分离式结构。振子有扁平形、平凸形和双凸形三种，受力机构为环绕圆片的环形或圆筒形。图2

是振子和圆筒为整体式结构的谐振器的结构图。振子和圆筒由一整块石英晶体加工而成，谐振器的空腔被抽成真空，振动两侧

上各有一对电极。圆筒和端盖严格密封。
