德国HBM称重显示控制仪表安装使用注意事项

称重仪表也叫德国HBM称重显示控制仪表，是将称重传感器信号(或再通过重量变送器)转换为重量数字显示，并可对重量数据

进行储存、统计、打印的电子设备，常用于工农业生产中的自动化配料，称重，以提高生产效率。

一、德国HBM称重显示控制仪表技术参数：

工作环境 温度：0-50℃ 显示 双5位高亮度红色LED

湿度：20-90%RH

输出激励电压 9V 5%(给传感器供电)，电流 50MA

测量精度 0.2%F.S 1个字 电源电压 AC195～242V，耗电量〈5w 测控周期

0.2秒;可提高到0.05秒

二、德国HBM称重显示控制仪表按键简介：

SET 键：设置键

键：移位键或去皮键(峰值仪表)

键：上升键

CLR 键：峰值清零键或去皮键(上下限仪表)

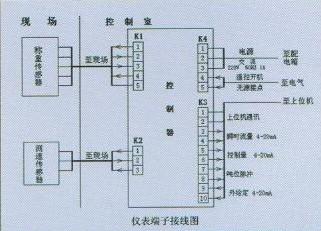

三、德国HBM称重显示控制仪表外形尺寸：

德国HBM称重显示控制仪表安装使用注意事项：

1.安装：一般应选择清洁、干燥、通风、温度适宜的环境放置仪表。仪表位置应固定，不要经常移动，否则可能导致信号电缆

插头内部引线脱落而产生故障。

2.电源：称重仪表(如8142、8530等系列)大多使用220伏交流电源，电压允许变化范围一般为187伏---242伏。

3.接地：称重仪表应连接独立且良好的接地线(接地电阻<4欧姆，接地引线应尽量地短)。应定期检查地线连接点是否接触良

好。因为经过较长时间后，各连接点产生氧化，锈蚀等情况会使仪表实际上不起作用。

4.防晒：应避免阳光直射在仪表黑色外壳上，否则有可能会使仪表工作环境超过额定温度范围而损坏。

5.防水：一般情况下，仪表工作环境的湿度虽可达95%，但都规定不能产生结露。特殊的具有防水功能的不锈钢外壳仪表除

外。

6.防腐：腐蚀性物质不能渗进仪表内部，否则会对线路板上的器件和线路板本身产生腐蚀，时间一长，可能会使仪表报废。即

使是具有防腐功能的仪表，如果封闭不严，也会有同样的结果。

7.防雷击：电子衡器属于弱电系统，容易受到雷电的袭击而损坏部件

8.防强电：220伏以上的电源火线意外地搭到秤台或利用秤台作地线，在秤台上进行电焊操作都有可能损坏仪表。

9.清洁：在工业环境下，仪表外壳上会有积灰或受到污染，必须在断电情况下经常用湿抹布擦干净。

10.防静电：一旦仪表损坏，就要送修。有的单位为了使来回传递的速度加快，喜欢把仪表的PCB板拆下来，用特快专递邮寄，

这就产生一防静电的问题。
