load cell_称重传感器

load cell_称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器应先要考虑传感器所处的实际工

作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠

性和安全性。

电话：15322063181    QQ:1745513274

网址：http://www.lanse-china.com

称重传感器（Load Cell）之特性

称重传感器的特性是指传感器的输入量和输出量之间的对应关系。通常把传感器的特性分为两种：静态特性和动态特性。静态

特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系动态特性是指输入随时间

而变化的特性，它表示传感器对随时间变化的输入量的响应特性。

一般来说，传感器的输入和输出关系可用微分方程来描述。理论上，将微分方程中的一阶及以上的微分项取为零时，即可得到

静态特性。因此传感器的静特性是其动特性的一个特例。

传感器除了描述输入与输出量之间的关系特性外，还有与使用条件、使用环境、使用要求等有关的特性。

一、 传感器的静态特性

传感器的输入- 输出关系：输入—传感器—输出

传感器静态特性的主要指标有：线性度、灵敏度、重复性（稳定性）、迟滞性、分辨率、漂移等。

指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。定义为在全量程范围内实际特性曲线与拟合直线之间的最

大偏差值与满量程输出值之比。

2、迟滞特性

表明检测系统在正向(输入量增大)和反向(输入量减小)行程期间（循环负载），输入-输出特性曲线不一致的程度。

3、重复性(Nonrepeatability)

重复性是指传感器在检测同一物理量时每次测量的不一致程度，也叫稳定性，一般取多次连续测量同一输入值得最大随机误

差。

4、蠕变性(Creep)

5、 灵敏度(Sensitivity)

6、分辨率(Resolution)

7、漂移(Drift)

传感器的漂移是指在外界的干扰下，输出量发生与输入量无关的、不需要的变化。漂移包括零点漂移和灵敏度漂移等。

二、传感器的动态特性

1、材料本身特性

规律性的： (1）周期性的：正弦周期输入、复杂周期输入；2）非周期性的：阶跃输入、线性输入、其他瞬变输入；3）随机性

的：

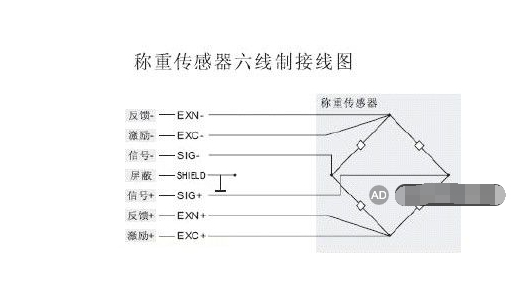

称重传感器接线如图：根据接线图，依次接反馈、激磁、

接线方法

称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求

是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。　　

一般的称重传感器都是六线制的，当接成四线制时，电源线（EXC-，EXC+）与反馈线（SEN-，SEN+）就分别短接了SEN+和

SEN-是补偿线路电阻用的。SEN+和EXC+是通路的，SEN-和EXC-是通路的。　

EXC+和EXC-是给称重传感器供电的，但是7a686964616fe4b893e5b19e31333337616561由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电

压。每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器

内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。假设EXC+和EXC-为10V,线路损耗，传感器

2mV/V，实际上传感器输出最大信号为（）*2=19mV，而不是20mV。此时称重传感器内部就会把19mV作为最大量程，前提

是传感器必须通过反馈回路把实际电压反馈给称重模块。在称重传感器上将EXC+与 SENS+短接，EXC-与SENS-短接，仅限于

传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。
