韩国bongshin拉压力传感器

韩国bongshin拉压力传感器的原理

拉力传感器（压力传感器）是以弹性体为中介，通过力作用在帖传感器两边的电阻应片使它的阻值发生变化，再经过相应的电

路转换为电的信号，从而实现后面的控制。拉压力传感器的优点具有精度高,测量范围广,寿命长,结构简单,频响特性好等多种优

势。

公司名称:广州兰瑟电子科技有限公司

联系人：杨帆

联系人电话：15322063181

韩国bongshin拉压力传感器四要素：

1）重复性：重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

2）灵敏度：灵敏度是传感器静态特性的一个重要指标。其定义为输出量的增量与引起该增量的相应输入量增量之比。用S表示

灵敏度。

3）迟滞：传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象成为迟

滞。对于同一大小的输入信号，传感器的正反行程输出信号大小不相等，这个差值称为迟滞差值。

4）线性度：指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。定义为在全量程范围内实际特性曲线与拟合直

线之间的最大偏差值与满量程输出值之比。

5）漂移：传感器的漂移是指在输入量不变的情况下，传感器输出量随着时间变化，次现象称为漂移。产生漂移的原因有两个方

面：一是传感器自身结构参数；二是周围环境（如温度、湿度等）。

韩国bongshin拉压力传感器技术参数

额定载荷(Kg) 100、150、200、250、300、500、1000、2000、5000

精度等级 C2

绝缘电阻(MΩ) ≥5000(100VDC)综合误差(%F.S) 0.03

激励电压(V) 9～12 (DC)

灵敏度(mV/V) 2.0±0.02

温度补偿范围(℃) -10 ～ +40

非线性(%F.S) 0.03

使用温度范围(℃) -35 ～ +65

滞后(%F.S) 0.03

零点温度影响(%F.S/10℃) 0.03

韩国bongshin拉压力传感器工作原理及安装注意事项

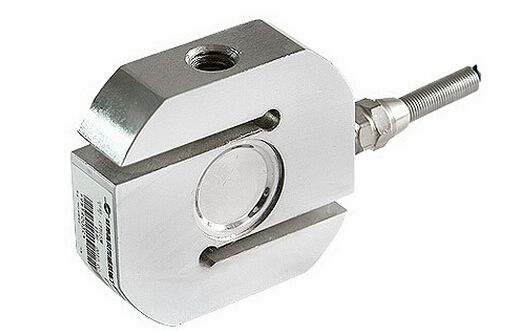

S型拉压力传感器是传感器中常用的一种传感器。它主要用于测量固体之间的压力和拉压力。它通常被称为拉压力传感器。因为

它看起来像S形，它通常被称为S型拉压力传感器。

S-型传感器的工作原理：在外力作用下，弹性体(弹性元件、敏感梁)会发生弹性变形，使其表面粘贴的电阻应变计(转换元件)也

会随着变形而变形。

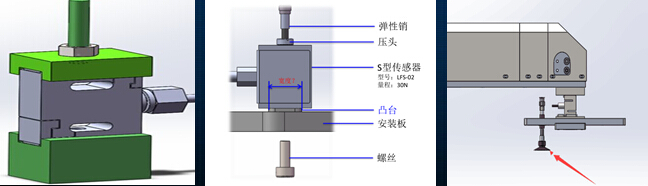

安装注意事项

1。为了防止大电流流过传感器，应在传感器之间安装短路，以防止意外的大电流流过和燃烧。即使如此，当需要进行大规模焊

接时，最好使用电子检查秤来卸下压力传感器，然后在几次操作结束后安装称重传感器。

2。压头应该用20mm厚铬钢制成。压头的下侧应加工成圆弧。压头半径应大于传感器圆顶半径的3倍，并进行热处理以提高压

头硬度。固定板由45规格钢制成，其厚度不应小于20mm。安装时的平整度不得超过±0.5°。

3、球等运动部件应保持自由滑动，不应有卡住、锈蚀等现象。

韩国bongshin拉压力传感器的工作方法

拉压力传感器是以弹性体为中介，通过力作用在贴传感器两边的电阻应片使它阻值发生变化，再经过相应的电路转换为电的信

号，从而实现后面的控制。优点是精度高，丈量范围广,寿命长,结构简单，频响特性好。
