温度传感器分类及工作原理介绍

温度传感器定义温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分，品种繁

多。温度传感器对于环境温度的测量非常准确，广泛应用于农业、工业、车间、库房等领域。

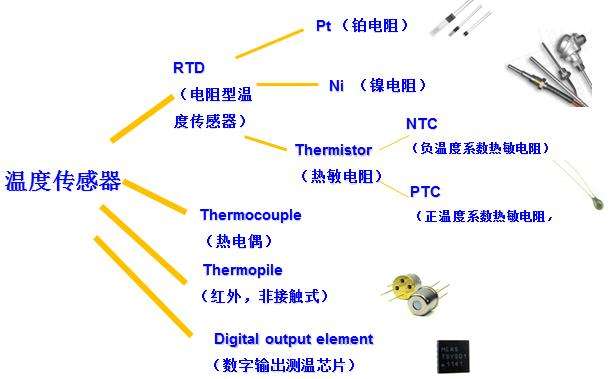

温度传感器分类按测量方式可分为接触式和非接触式两大类。

1、接触式接触式温度传感器的检测部分与被测对象有良好的接触，又称温度计。温度计通过传导或对流达到热平衡，从而使温

度计的示值能直接表示被测对象的温度。

2、非接触式它的敏感元件与被测对象互不接触，又称非接触式测温仪表。这种仪表可用来测量运动物体、小目标和热容量小或

温度变化迅速（瞬变）对象的表面温度，也可用于测量温度场的温度分布。

温度传感器按照传感器材料及电子元件特性分为热电阻和热电偶两类。

1、热电阻热敏电阻是用半导体材料， 大多为负温度系数，即阻值随温度增加而降低。

温度变化会造成大的阻值改变，因此它是最灵敏的温度传感器。但热敏电阻的线性度极差，并且与生产工艺有很大关系。

2、热电偶热电偶是温度测量中最常用的温度传感器。其主要好处是宽温度范围和适应各种大气环境，而且结实、价低，无需供

电，也是最便宜的。电偶是最简单和最通用的温度传感器，但热电偶并不适合高精度的的测量和应用。

按照温度传感器输出信号的模式，可大致划分为三大类：数字式温度传感器、逻辑输出温度传感器、模拟式温度传感器。

1、数字式温度传感器它采用硅工艺生产的数字式温度传感器，其采用PTAT结构，这种半导体结构具有精确的，与温度相关的

良好输出特性。

2、逻辑输出温度传感器在许多应用中，我们并不需要严格测量温度值，只关心温度是否超出了一个设定范围，一旦温度超出所

规定的范围，则发出报警信号，启动或关闭风扇、空调、加热器或其它控制设备，此时可选用逻辑输出式温度传感器

3、模拟式温度传感器模拟温度传感器，如热电偶、热敏电阻和RTDS对温度的监控，在一些温度范围内线性不好，需要进行冷

端补偿或引线补偿；热惯性大，响应时间慢。

温度传感器工作原理

1、热电偶传感器哦工作原理当有两种不同的导体和半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，

一端温度为T，称为工作端或热端，另一端温度为TO，称为自由端或冷端，则回路中就有电流产生，即回路中存在的电动势称

为热电动势。

2、电阻传感器工作原理导体的电阻值随温度变化而改变，通过测量其阻值推算出被测物体的温度，利用此原理构成的传感器就

是电阻温度传感器，这种传感器主要用于-200—500℃温度范围内的温度测量。纯金属是热电阻的主要制造材料，热电阻的材料

应具有以下特性：

（1）、电阻温度系数要大而且稳定，电阻值与温度之间应具有良好的线性关系。

（2）、电阻率高，热容量小，反应速度快。

（3）、材料的复现性和工艺性好，价格低。

（4）、在测温范围内化学物理特性稳定。

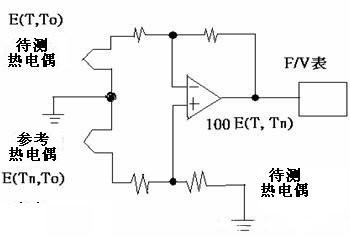

（5）、温度传感器工作原理图

温度传感器资讯:温度传感器为新能源汽车的电机保驾护航

电机是新能源汽车的关键部件, 持续的工作使得内部的温度持续攀升。为了保证零部件的安全及正常稳定的工作, 就需要在电机

内部安装温度传感器来检测内部的温度。TDK的爱普科斯(EPCOS)电机用温度传感器有多种不同的设计,可以满足不同客户、不

同技术标准的要求。

针对电机内部的高温环境、长时间震动的严苛环境,该系列产品通过了长期的设计验证,并且已经通过大量的市场验证。此外，我

们可以基于客户的要求来订制产品。TDK的嵌入式温度传感器安装在电机定子的间隙内，工作温度为-40℃至+200℃，短时工作

温度可达+220℃，耐压为2.8 kV.
