液位传感器工作原理及技术参数分析

液位传感器（静压液位计/液位变送器/液位传感器/水位传感器）是一种测量液位的压力传感器。静压投入式液位变送器（液位

计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，

将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。

液位传感器的分类

1、浮筒式液位传感器

浮筒式液位变送器是将磁性浮球改为浮筒，液位传感器是根据阿基米德浮力原理设计的。

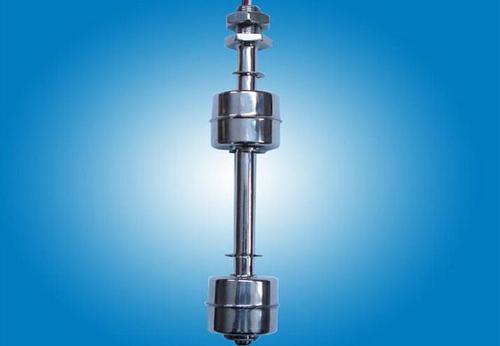

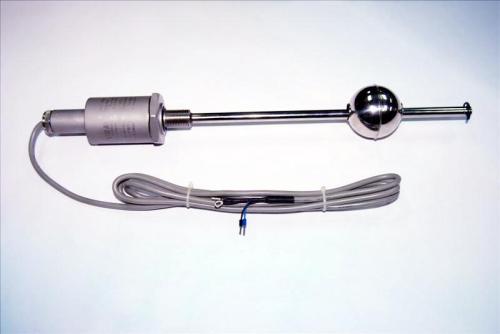

2、浮球式液位传感器

浮球式液位变送器由磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件组成

3、静压式液位传感器

该变送器利用液体静压力的测量原理工作，它一般选用硅压力测压传感器将测量到的压力转换成电信号，再经放大电路放大和

补偿电路补偿，最后以4～20mA或0～10mA电流方式输出。

静压式液位传感器:传感器迎液面受到的压强公式为：Ρ = ρ .g.H + Po式中：

P ：变送器迎液面所受压强

ρ：被测液体密度

g ：当地重力加速度

Po ：液面上大气压

H ：变送器投入液体的深度

液位传感器功能特点：

◆稳定性好，满度、零位长期稳定性可达 0.1%FS/ 年。在补偿温度 0 ～ 70 ℃范围内，温度飘移低于0.1%FS ，在整个允许 工

作温度范围内低于 0.3%FS 。

◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在 35MA 以内。

◆固态结构，无可动 部件，高可靠性，使用寿命长。

◆安装方便、结构简单、经济耐用。

投入分体式液位变送器(技术参数)

⊙选用美国进口的高精度、隔离式敏感组件，性能可靠

⊙表压或绝压测量

⊙量程宽：1mH2O～200mH2O

⊙输出：4～20mA或0～5V

⊙电源电压：24VDC(12～36VDC)，mV 输出型为恒流1.5mADC 或恒压12VDC 供电

⊙精度高，优于0.2%F.S

⊙100%防水防潮，防护等级IP68

⊙完备的电路功能，调校方便

每日资讯:液位传感器在家用热水器中的应用

在电热水器中，液位传感器的主要作用是起到水位监测的作用。传感器一般位于水箱的靠下部分某处，也即预先设置的低水位

线处。当水位下降至该点时，液位传感器的输出便会发生变化，从而触发热水器的报警系统，并切断加热电路的电源，保护了

热水器因干烧而损坏。

除了液位传感器外，在热水器中还安装有温控器，用于准确测量水温变化情况，合理设置加热时间，避免电力浪费。但是液位

传感器和温度传感器在一定程度上决定了热水器的好坏，它们的作用是测出热水器的水温水位，然后传输给控制器，对热水器

智能控制起到保护作用。
