德国HBM扭矩传感器在安装中的注意事项

德国HBM扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。扭矩传感器将扭力的物理变化转换成精确的电

信号。精标电子扭矩传感器可以应用在制造粘度计，电动(气动，液力)扭力扳手，它具有精度高，频响快，可靠性好，寿命长

等优点。

德国HBM扭矩传感器特点：

1.信号输出灵活：可任意选择波形─方波或脉冲波。

2.质量保证：检测精度高、稳定性好、抗干扰性强。

3.方便使用：不需反复调零即可;连续测量正反扭矩。

4.测量扭矩值灵活：即可测量静止扭矩，也可测量动态扭矩。

5.安装简单：体积小、重传感器可脱离二次仪表独立使用，只要按插座针号提供+15V，-15V(200mA)的电源，即可输出阻抗与

扭矩成正比的等方波或脉冲波频率信号。量轻、易于安装。

扭矩传感器安装方式平面图:

德国HBM扭矩传感器安装方式

1、使用环境：扭矩传感器应安装在环境温度为0℃～60℃，相对湿度小于90%，无易燃、易爆品的环境里。不宜安装在强电磁

干扰的环境中。

2、安装方式：

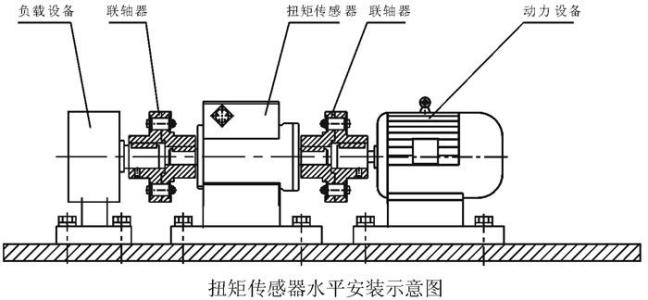

(1)水平安装

(2)垂直安装

3、连接方式：扭矩传感器与动力设备、负载设备之间的连接

（1）弹性柱销联轴器连接如图13所示，此种连接方式结构简单，加工容易，维护方便。能够微量补偿安装误差造成的轴的相对

偏移，同时能起到轻微减振的作用。适用于中等载荷、起动频繁的高低速运转场合，工作温度为-20-70℃。

（2）刚性联轴器连接如图14所示，这种连接形式结构简单，成本低，无补偿性能，不能缓冲减振，对两轴的安装精度较高。用

于振动很小的工况条件。

4、安装要求：

（1）扭矩传感器可水平安装，也可垂直安装。

（2）动力设备、传感器、负载设备应安装在稳固的基础上，以避免过大的震动，否则可能发生数据不稳，降低测量精度，甚至

损坏传感器。

（3）采用弹性柱销联轴器或刚性联轴器连接。

（4）动力设备、传感器、负载设备轴线的同心度应小于Φ0.05mm。

5、环境要求：扭矩传感器在工业上的应用，对环境是有要求的，需要在温度相对比较高、相对湿度最好是小于90%，无易燃、

易爆品的环境里。并且一般的扭矩传感器也不宜安装在强电磁干扰的环境中。　

德国HBM扭矩传感器安装注意事项

1.安装时，不能带电操作，切莫直接敲打、碰撞传感器。

2.联轴器的紧固螺栓应拧紧 ，联轴器的外面应加防护罩，避免人身伤害。

3.信号线输 出不得对地 ，对电源短路，输出电流不大于10mA· 屏蔽电缆线的屏蔽层必须与 +15V电源的公共端（电源地）连

接。

德国HBM扭矩传感器正呈现以下的发展趋势：

1、测试系统向微型化!数字化、智能化、虚拟化和网络化方向发展；

2、从单功能向多功能发展，包括自补偿、自修正、自适应、自诊断、远程设定、状态组合、信息存储和记忆；

3、向着小型化、集成化方向发展。传感器的检测部分可以通过结构的合理设计和优化来实现小型化，IC部分可以整合尽可能多

的半导体部件、电阻到一个单独的IC部件上，减少外部部件的数量。

4、由静态测试向动态在线检测方向发展。
