如何正确使用英国RDP电子尺

1.了解英国RDP电子尺的技术参数；

耐磨寿命: >100X10的6次方

可重复性;0.01mm

最大允许工作电压;42V

解析度: 无断解析

拉杆:两端绞接型,或滑块型,通用型,或微型.,

表面电泳防静电和辐射

高耐磨工程滑环和密封

全部为抗寒、耐高温抗老化型: -60℃ ～ +150℃

全部采用高防护等级: 拉杆式IP67,滑块式IP57.

2. 防止静电干扰

静电干扰和调频干扰很容易使电子尺显示数字跳动。设备的强电线路与电子尺的信号线分开线槽。电子尺应使用强制接地支

架，且使电子尺外壳（可测量端盖螺丝与支架之间的电阻，应小于1Ω电阻）良好接地，信号线使用屏蔽线，且在电箱的一端应

予将屏蔽线接地。

3、不能接错电子尺的三条线

“1”、“3”线是电源线，“2”是输出线，除电源线（“1”、“3”线）可以调换外，“2”线只能是输出线。

上述线一旦接错，将出现线性误差大，出现控制非常困难,控制精度差，容易显示跳动等现象。

4、供电电源要有足够的容量

5、安装对中性要好

角度容许±12°误差，平行度容许±0.5mm，如果角度误差和平行度误差都偏大，就会导致显示数字跳动。在这种情况下，一定

要对角度和平行度的调整。

6、防止短路

位移传感器电子尺工作过程中,有规律的在某一点显示数据跳动或不显示数据,这种情况就要检查连接线绝缘是否有破损并与机器

的金属外壳有规律的接触引发的对地短路。

7、避免老化

对于使用时间很久的电子尺，密封老化，可能有很多杂质，并有油、水混合物，影响电刷的接触电阻，导致显示数字跳动，可

以认为是位移传感器电子尺本身的早期损坏。

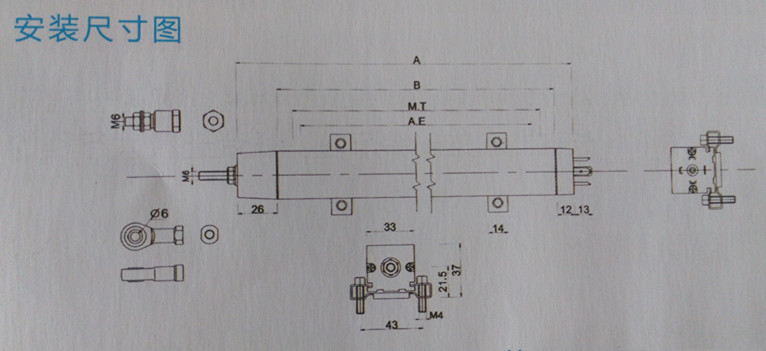

英国RDP电子尺安装尺寸图:

英国RDP电子尺如何选择

1、要求的准确度、线性度

2、期望量程范围

3、可重复性/分辨率

4、要求扭矩(低)

5、环境、振动、粉尘温度、湿度

6、电气行程

7、要求速度以及期望价格和寿命

英国RDP电子尺使用方法步骤

一、安装电池

1、按照电池室箭头的方向去放;

2、盖是推滑开的，电池室里有正负(+和-)两极，

3、打开盖子

4、当显示电量低时或者是测距仪不能运行时，请更换电池。

警示：如果是一个月或者是一个月以上不用，请把电池取出，以免电池长时间不用漏液损坏仪器。

二、测距仪的稳定化处理：

此仪器对温度和湿度很敏感，在使用之前，等15—30分钟直到测距仪稳定到室温。

三、测距仪的开关的使用：

要打开此仪器，请按“MEASURER”即使在黯淡的光线下也能很容易显示屏幕，等电压稳定了，就可以看到当时的环境温度。30

秒如果不用就自动关闭。

四、具体测量：

1.请按一下“MEASURE”，此仪器的雷达将会测出仪器到达所要测的另一端。

2.使仪器的底部靠近墙壁，大概是天花板到地板的距离。确保你测量的距离之间没有障碍物，你的头或者你的手不要在测量仪

的前面。

3.重复按“FEET”或者“METER”， “FEET”表示以英尺测量，或者是出现“METER”表示以米测量。

每日资讯:

当火花机电子尺受到信号干扰电子尺就很容易也受到干扰而使坐标位置显示不准确。由于电子尺本身又是根据脉搏来检测位置

距离的。当产生干扰信号时就会不准

1、电子尺的信号线长度应该适宜，长度越长越容易造成干扰；

2、电子尺电源最好是独立的稳压电源；

3、电子尺的电源地、隔离网接地以及外壳的接地要按规定连接妥当。
