一、TW-C802称重控制器技术指标

1:供电电源:AC220V±10％    20W  50HZ/60HZ。

2:模拟量输入0-1.25V  对应数字0-60000。

3:传感器供电6V ,放大器最大输入12.5MV。

4:模拟量控制输出（隔离）:0-5V。

5:外部流量设定输入:4～20MA  0～20MA  0～10MA （隔离）。

6:当前流量输出 :4～20MA  0～20MA  0～10MA （隔离）。

7:脉冲速度输入,0-3000HZ,全光电隔离。

8:RS485 通讯接口,通讯距离1200M。

9:仪表可组网TW3000系统,组网仪表数量32台。

A:LED显示单位:流量  KG/M T/H(公斤/分钟  吨/小时 )

累计量  吨  范围  99999.999   9999999.9 。

B:仪表尺寸：长*宽*高=285*85 *265 MM。

TW-C802称重控制器功能代码表：

代码	显示吗	参数说明	范围
P01	参数分区选择	0 修改P01-P12 132 修改P13--P38	0-255
P02	流量设定值	流量给定值	0-9999.9
P03	测零选择	测零	0-1（▲）
P04	标定选择	标定	0-1（▲）
P05	流量单位选择	计量单位选择	0-1
P06	启动方式选择	选择仪表启动方式	0-1
P07	通讯发送延时	RS485通讯发送延时	1-40
P08	粗流输出	调节粗流PI输出	4000
P09	细流输出	调节细流PI输出	2000
P10	零点	空秤时的模拟量	0-30000
P11	校准系数	显示数与实际数相符的比例系数	0-152587
P12	流量小数位数	流量显示小数点的位数	0-3
P13	通讯地址	RS485通讯设备号	0-31
P14	流量报警系数	料报警系数（%）	0-99.99
P15	清除全部参数	将全部参数清除为0	0-255
P16	测零时间	测零过程时间	0-9999秒
P17	放大倍数选择	二级程控放大倍数	0-3
P18	砝码重量	标定时实际重量	0-9999.9kg
P19	纯计量方式	没有输出的计量方式	0-1
P20	启动延时	启动延时时间	0-9999 秒
P21	编程第三步	启动是否测零选择	0
P22	标定时间	标定过程时间计数	0-9999 秒

三、TW-C802称重控制器使用说明

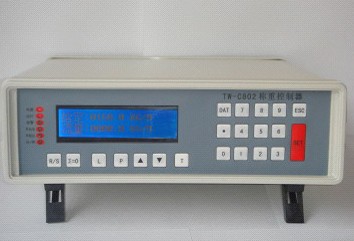

TW-C80系列称重控制器是我单位采用国际最新技术研制和生产的新一代配料称仪表，是静态，动态计量和配料的专用智能仪表。它集计量与控制功能为一体，与恒速称，调速称，静态称配套使用，实现各种物料的称重与配料。仪表采用专用单片机，隔离的开关量输入输出接口,高性能的A/D和D/A转换器，配RS-485通讯接口，可方便接入DCS系统。智能化PI输出可对变频器，滑差电机控制器等执行机构进行闭环控制。

仪表按键定义如下：

功能键 R/S ∑=0 L P  ▲  ▼  DAT  SET  ESC

数字键 0 1 2 3 4 5 6 7 8 9 和小数点键。

R/S： 启动或停止仪表。单次启动，偶次停止。

∑=0：  总量灯亮时，按∑=0键，清总量。

L：     在修改状态下，按L键,返回上一个参数。

P ：    打印总量（定制）。

▲：    修改参数时，用于增加数值。

        修改参数时，连续按压，将快速增加数值。

        不修改参数时，选择循环显示的参量。

▼：    修改参数时，用于减少数值。

        连续按压，  将快速减少数值。

DAT：  进入参数修改状态，在按▲▼键前，按DAT键，进入数字修改状态。

        此时用数字键修改参数，若输入错误，可按DAT键重新输入。输入完成后，按SET键保存本参数。

SET ：  参数修改键，按住超过2秒进入修改状态，此时，显示屏上出现提示。

        在参数修改状态下，按SET键，保存本参数并进入下一个修改参数。

ESC：   退出键。在参数修改状态下，按此键退出修改状态。

循环显示的参量：

按键▲▼ ,在显示屏上循环显示输入,给定,输出,总量,温度，第二输入等参数。.

输入：显示输入的模拟量，  信号输入范围:0-1.25V  模拟量 ：0-60000。

给定：显示仪表的给定值(键盘给定或远程给定)，  单位：KG/分钟 T/小时。范围：****.*。

输出：仪表控制的PI输出值，范围：0-4096 ,对应D/A输出 0-5V。

总量：仪表配料的累计量，  单位：吨 。

温度：仪表内的温度。

输入：显示输入的4-20ma的模拟量。

P01 参数分区选择：0 ，132

一级参数(参数分区选择=0)：

P02 流量设定值：设定值。范围：0-9999.9 。单位：KG/分钟。或吨/小时

仪表运行时的流量目标值.在“给定方式选择”=1时,此设定值有效.

设定值有两种修改方式, 给定方式选择=0 时,通过仪表按键修改或RS485通讯进行远程 设定,给定方式选择=1时,通过接线端子4-20输入信号进行远程设定

P03 测零选择 ：手动测零。范围：00-1。用键▲▼修改“测零选择”=1，按SET键，开始 测零。

在仪表安装完毕,模拟量达到要求后, 可以进行手动测零。测零时按键不起作用。

1:用键▲▼修改测零选择=1，按SET键，开始 测零。此时液晶下排显示测零时间.

液晶上排显示输入模拟量。

2:测零时间结束后,液晶上排显示本次零点大小,可用增加 减少键修改合适后按SET键

保存本次零点，结束本次测零。

测零时,严禁触摸秤体.

P04 标定选择： 标定。  范围：00-1。用键▲▼修改 标定选择=1，按SET键，开始 标定。

标定的目的求校准系数,使仪表显示的数据与实际的物料量相符,校准系数是影响秤计量精度的因素之一. 标定后,除非维修秤体,校准系数不允许改动。

开启秤体,手动测零后可进行标定。

1:在一级参数下,用键置▲▼标定选择为1。按SET键, 开始标定 。

此时，液晶的上排显示标定时间。下排显示瞬时流量。

2:手动加砝码。

3:重量显示稳定后，按SET键,液晶下排显示仪表计算的累积量（大于2kg，标定有效）。 液晶上排显示砝码的实际重量，按DAT键修改砝码重量为实际砝码重量。按SET键,系统自动计算K值。修改合适后, 按SET 键,  保存新的K值,结束本次标定。

标定时,严禁触摸秤体.

P10  启动方式选择：启动运行  按键控制或者远程控制。 范围：00-1。

0:仪表键盘控制仪表的启动或停止。

1:远程控制仪表的启动或停止。通过端子排的数字输入1进行控制。

二级参数(参数分区选择=132)：

P15 零点：零点。一般为传感器满量程的1/3。

零点,秤体皮带上无料时的模拟量。可通过"测零选择" =1自动测出,也可以通过键盘手动修改。

P16 校准系数：转换系数。范围：1--152587(无小数点)。

"校准系数" 值决定系统计量的准确性,仪表使用以前必须进行标定,也可通过键盘进行合适的修改。

P18 流量小数位数：流量显示精度。  范围：0-3

" 流量小数位数" 决定了显示流量的小数位数,可随时调整小数位数,满足显示精度。

0：无小数点  1:1位小数   2：2位小数 3：3位小数

P20 通讯地址：组网设备号。范围：0-31.修改完后，需断电运行有效。

在TW3000集散控制系统中本仪表的位置代号。0 表示第1路仪表, 31表示第32路仪表TW-C80称重控制器可组网运行,最大台数:32 ，通讯距离1200M。

P25 清除全部参数:  清除全部参数， 范围：00----255。

使用中,如果系统崩溃需要重新设置时,可用此功能清除全部参数,重新设置。

用键盘修改参数CEE=188，按SET键， 清除全部参数,再断电运行。

P27 测零时间:  测零时间，    范围：00----9999秒。

仪表测零时间的长短,可由此参数设定。当秤体震动幅度较大时,可适当延长测零时间。

P30 砝码重量:  标定时实际的重量(可提前输入,提高标定速度),单位KG。

四、TW-C802称重控制器操作举例：

A:循环显示 输入模拟量 给定 模拟输出 总量 温度 4-20MA模拟量。

  1:在上电时,液晶第一排显示模拟量.， 第二排显示重量(KG)和瞬时流量。

  2: 按▲键或 ▼键, 循环显示输入模拟量 给定 模拟输出 总量 温度 4-20MA模拟量。

注意：1：仪表电源进线必须接好，接线螺丝压紧。不允许出现接触不好，受潮生锈现象。

  2：仪表控制柜 仪表接地线必须单独接大地 。

  3：传感器屏蔽线必须单独接大地。仪表控制柜接地 传感器屏蔽线接地和强电电器接地不能共用一个接地。

  4：变频器 变频器控制柜必须接大地。

  5：变频器控制的电机必须接大地。

  6：供电电源严禁与大功率或启动频繁的电器共用。安装前必须仔细阅读本说明书，清楚各个细节，保证安装质量。

称重仪表标定步骤

标定步骤：按住SET键3s进入参数分区选择 → 按DAT键修改分区为0 按SET键进入0分区 → 按SET键下翻找到测零选择 → 按“↑”键选择1 → 按SET键开始测零 → 测零结束后按SET键继续下翻找到标定选择 → 按“↑”键选择1 → 按SET键开始标定（此时放上砝码）→ 按SET键下翻找到砝码重量 → 按DAT键修改砝码重量为所放砝码实际重量 → 按SET键下翻仪表会自动计算出K值 → 按SET键保存K值→按ESC退出标定仪表此时显示重量为砝码实际重量（可以进入分区132，通过手动修改校准系数使计量更准确）

另：建议秤体每一个月进行一次校准，如果误差过大需重新标定。

TW802仪表附：以下参数为关键系统参数非必要务修改。

启动方式选择  修改为1；

粗流输出      修改为4000；

细流输出      修改为2000；

通讯地址      一号仪表为1，二号仪表为2，三号仪表为3，四号仪表为4；

编程第三步    修改为0.

通讯地址和编和第三步修改后仪表必须重新上电。
