解析变频器工作原理

变频器原理是应用变频技术与微电子技术的原理，通过改变电机工作电源频率的方式来控制交流电动机的电力控制设备。使用

的电源分为交流电源和直流电源，一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的。交流电源在人们使

用电源中占总使用电源的95%左右。

变频器元件

变频器元件
整流电路	电容C1	变压器
压敏电阻	霍尔元件	充电电阻
储能电容	C2电容	电源板
驱动板	控制板

变频器的应用

（1）通常，家用电器用得最多的是单相异步电动机，靠电容或电阻来分相。电机在工作时常处于短时重复状态（开/停），如空调、冰箱等。这样势必带来起动频繁、噪声大、电机寿命短、温度稳定性差以及能耗高等一系列弊端。

（2）异步电机调速有许多方法，如变极调速、变转差率调速和变频调速等。前两种转差损耗大，效率低，对电机特性来说都有一定的局限性。

（3）变频调速有两种方法：一是交－直－交变频，适用于高速小容量电机；二是交－交变频。适用于低速大容量拖动系统。

一.变频器使用注意事项：

1，  三相电源不可接入UVW输出端；

2，  用500V电压型兆欧表检测电机绝缘时，需要首先将变频器电源输出端与电机断开；

3，  正确有效的接地，接地电阻小于10欧姆；

4，  若变频器存放两年以上，通电时需要用调压逐渐升高电压；

5，  避免安装在水滴飞溅的场合。

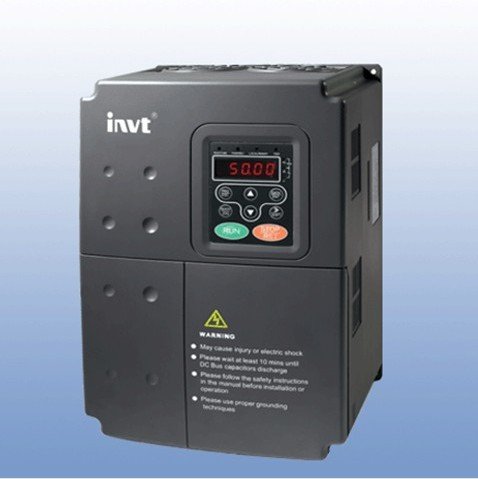

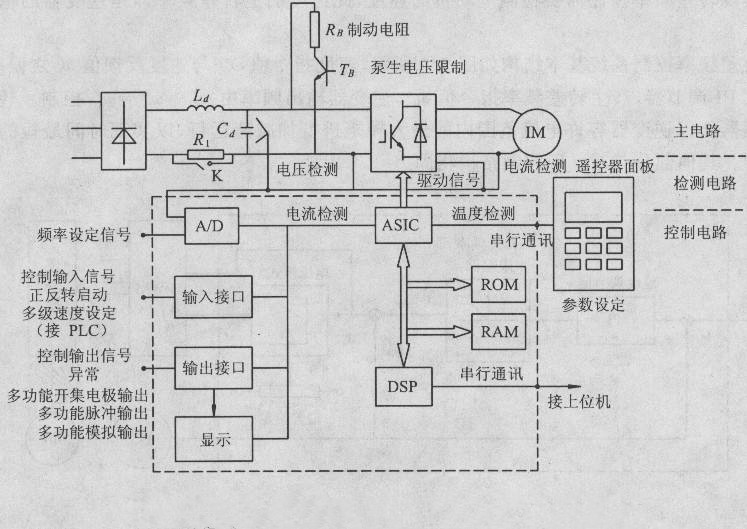

二.变频器的工作原理：变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。把工频电(50Hz

或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变

换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。对于如矢量控制变频器这种需

要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。变频调速是通过改变电机定子绕组供电

的频率来达到调速的目的。

变频器调整必须知道的几个技术参数

一、加减速时间

加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。

二、转矩提升

又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。设定为自动时，可

使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。

三、电子热过载保护

本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。本功能

只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。

四、频率限制

即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，

以防损坏设备的一种保护功能。
