变频器参数该如何设置？

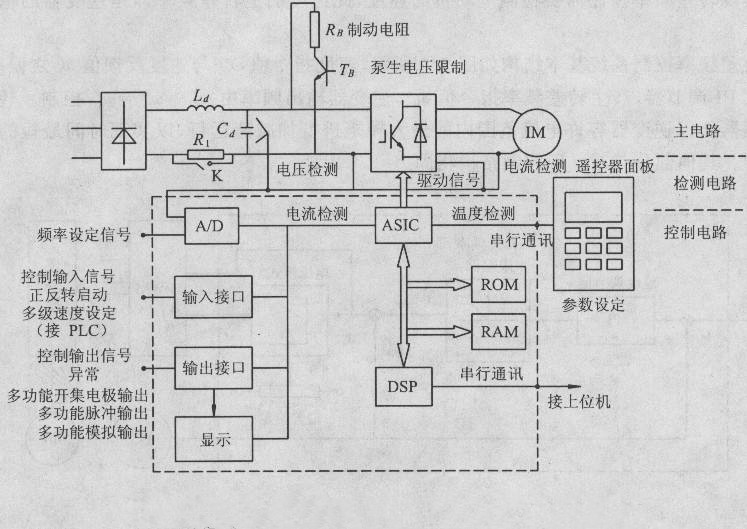

变频器是用来调整异步电机转速的一种电源装置，根据转速n=60f/p(1-s)这个公式，变频器本质是输出频率可调的电压源，通

过改变电源频率来改变电机转速，而频率改变的同时，为了避免磁通饱和导致电机过热，还要跟着改变电压，也就是保持V/F比

值恒定

变频器是为电机服务的，变频器和电机要配套使用，也就是两者的额定电压和额定功率要非常接近。而电机运行过程中，要避

免电流过大而发热烧坏，需要设置一些相关的保护参数。

额定电压：虽然基本上国内使用变频器控制的电机电压基本上都是三相380伏的，也不排除有些进口设备特别，如果更换变频器

的时候要留意，比如日本进来的就可能是三相220伏。

额定电流：电机铭牌上有这个参数，对应输入就好。

过载保护：这个实际上是控制瞬间最大功率的参数，常见有110%，可以调大到150%，看实际情况。

过流保护：这个是瞬间输出最大电流，比如有150%，如果担心电机出现问题，可以设定成100%。

上限频率：中国国内一般用50HZ，但是有些场合需要超频使用，比如一些机床主轴，可能会早75HZ，要根据工况来选择，但是

也不能太高，否则电机轴承承受不了。

启动频率：变频器往往无法输出非常低的频率来带动电机，一般启动时候往往高于0.5HZ。

变频器性能参数

不同的 CPU 可用于不同的性能范围，包括具有集成 I/O 和对应功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和点对点

接口的 CPU。

用于数字量和模拟量输入/输出的信号模块 (SM)。 用于连接总线和点对点连接的通信处理器 (CP)。

用于高速计数、定位（开环/闭环）及 PID 控制的功能模块（FM）。

根据要求，也可使用下列模块：

用于将 SIMATIC S7-300 连接到 120/230 V AC 电源的负载电源模块(PS)。

接口模块 (IM)，用于多层配置时连接中央控制器 (CC) 和扩展装置 (EU)。

通过分布式中央控制器 (CC) 和 3 个扩展装置 (EU)，SIMATIC S7-300

可以操作多达 32 个模块。所有模块均在外壳中运行，并且无需风扇。

SIPLUS 模块可用于扩展的环境条件： 适用于 -25 至 +60℃ 的温度范围及高湿度、结露以及有雾的环境条件。防直接日晒、雨

淋或水溅，在防护等级为 IP20 机柜内使用时，可直接在汽车或室外建筑 使用。不需要空气调节的机柜和 IP65 外壳。

在实例中，SIMATIC S7-300 用于制造工艺中的创新性系统解决方案，特别是用于汽车工业，一般机械工程，特别是特殊机械制

造和机器的连续生产 (OEM)，以及 塑料加工、包装行业、食品和饮料工业和加工工程 作为一种多用的自动化系统，S7-300 是

那些需要灵活的设计以实现集中和本地组态的应用的理想解决方案。

对于由于环境条件限制需要特殊的坚固性的应用，我们可以提供SIPLUS 极端设备。

本着“以人为本、科技先导、顾客满意、持续改进”的工作方针，致力于工业自动化控制领域的产品开发、工程配套和系统集

成，拥 有丰富的自动化产品的应用和实践经验以及雄厚的技术力量，尤其以 PLC复杂控制系统、传动技术应用、伺服控制系

统、数控备品备件、人机界面及网络/软件应 用为公司的技术特长，

相关资讯：

螺杆挤出机为恒转矩负载，因此选配变频器为PI500/PI500A系列，变频器的输入电压为380V±15%，额定输出功率为

11kW~22KW。

变频器参数设置完后，按照如下步骤进行调试：

1、先5Hz低速运行，观察电机启、停及运行平稳，变频器输出电压三相平衡，输出电流在22A，电流波动在1A以。

2、频率升到15Hz运行，电机启、停及运行平稳，变频器输出电压稳定，电流在20A，电流波动在1A以内，电机无振动。

3、频率升为30Hz，电机运行平稳，变频器输出电压稳定，电流在20A，电流波动在1A以内，电机无振动情况。
