变频器的接线方法和注意事项

一、主电路的接线

1、电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，

零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使

碎片粉末等进入变频器中。

2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。

3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音

滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。

4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产

生故障。因此，最大布线长度要小于规定值。不得已布线长度超过时，要把Pr．156设为1。

5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损

坏。

6、为使电压降在2%以内，应使用适当型号的导线接线。变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会

由于主电路电缆的电压下降而导致电机的转矩下降。

7、运行后，改变接线的操作，必须在电源切断10min以上，用万用表检查电压后进行。断电后一段时间内，电容上仍然有危险

的高压电。

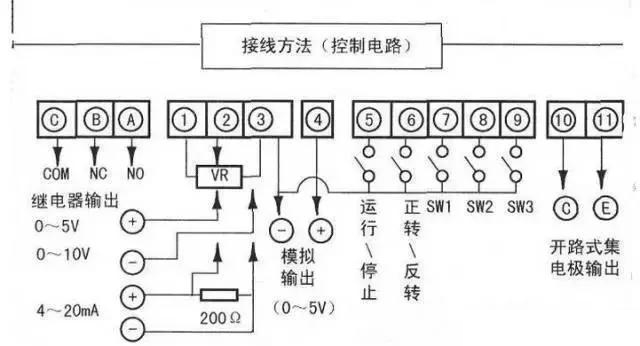

二、控制电路的接线

变频器的控制电路大体可分为模拟和数字两种。

1、控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路（含200V继电器程序回路）分开布线。

2、由于控制电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节

点或使用双生接点。

3、控制回路的接线一般选用0.3～0.75平方米的电缆。

三、地线的接线

1、由于在变频器内有漏电流，为了防止触电，变频器和电机必须接地。

2、变频器接地用专用接地端子。接地线的连接，要使用镀锡处理的压接端子。拧紧螺丝时，注意不要将螺丝扣弄坏。

3、镀锡中不含铅。

4、接地电缆尽量用粗的线径，必须等于或大于规定标准，接地点尽量靠近变频器，接地线越短越好。

变频器的接线有什么要求和注意事项？

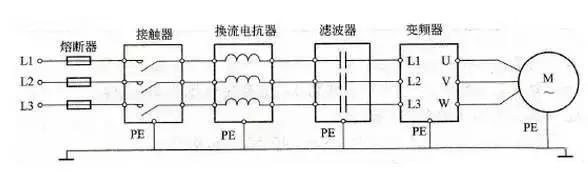

变频器安装固定完成后，就要对其主电路端子和控制电路端子进行连接操作了。BCR402U连接时应严格按照该变频器的使用手

册中的接线方法进行，同时也应按变频器连接的基本原则和连接方法选配周边设备并进行接线操作。

变频器接线时连接线应尽可能简短，不交叉，且所有连接线的耐压等级必须与变频器的电压等级相符，同时还应注意电磁波干

扰的影响。为了避免电磁干扰，安装接线时可将电源线、动力线、信号线远离布线，关键信号线使用屏蔽电缆等抗电磁干扰措

施。为了减小电磁干扰，通常在变频器周围电路中的接触器和继电器等装置的线圈上连接浪涌吸收器，同时为了减小干扰相互

昀耦合，动力线与电源线之间的距离应大于30cm，动力线与信号线之间的距离应大于50cm，电源线与信号线之间的距离应大

于20cm，交叉布线时应使其交叉线垂直

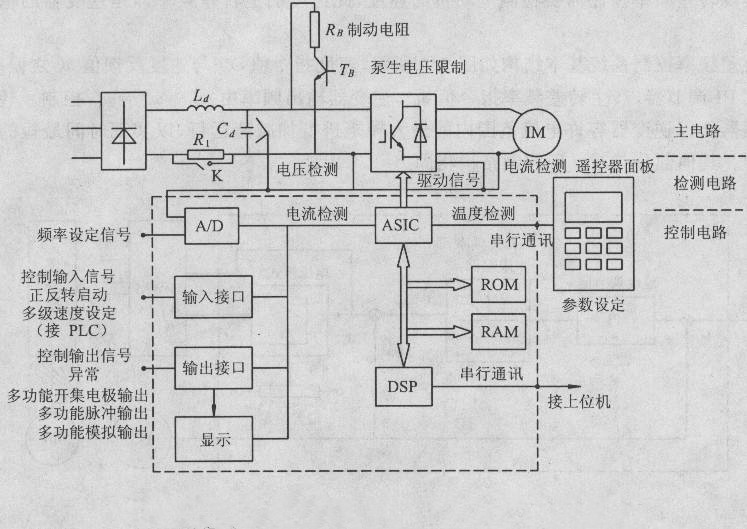

（注：变频器接线图仅参考）
