       称重显示控制器实际操作步骤

称重显示控制器工作原理

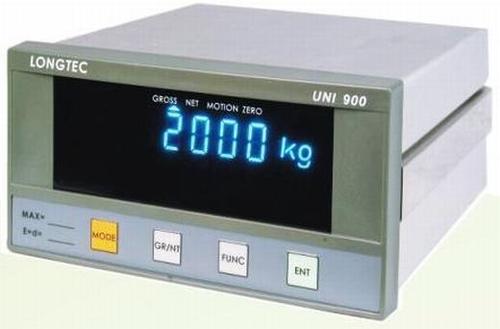

称重控制显示仪表接受称重传感器输出的模拟信号，经内部采集处理后，计算并显示出秤体上物料的重量值。对秤体上物料的

重量值与设定值的进行比较，如果重量值达到了设定值，控制器就输出控制信号给执行设备

称重显示控制器技术指标

允　差：0～50d ±0.35d

XK315A2-6

XK315A2-6

50～200d ±0.7d

200～1000d ±1.5d

显示范围:500 ～10000

最大净输入值：2.5～25Mv

激励源：12V±5%具有长导线补偿

输入特性：电阻应变式传感器输入信号

累加光电隔离输入信号

输出特性：4组定值转换接点输出信号，接点容量DC　24V　3A；AC　220V　3A

称重显示控制器实际操作步骤

一. 开机及开机自动置零

1. 接通交流电源并打开电源开关后，仪表进行“9999999”～“0000000”的笔划自检，完成后自动进入称重状态。若使用外置

蓄电池，则需接好蓄电池连接线，打开电源开关后，再按一下直流启动开关，仪表才能进入笔划自检状态。

2. 在笔划自检过程中，按任意键停止自检。

3. 开机时，如果秤上的重量偏离零点，但仍在设置的范围内，仪表将自动置零。开机置零范围的参数选择、设置方法详见标定

的有关章节。

正常工作时应把标定开关拨到禁止标定的位置（左边）。

二. 手动置零 （半自动置零）

1. 按[置零]键，可以使仪表回零，此时零位标志符亮。

2. 显示值偏离零点,但在置零范围以内时，[置零]键起作用。否则[置零]键不起作用，置零范围的参数选择、设置方法详见标

定的有关章节。

3. 只有稳定标志符亮时，可以进行置零操作。

三. 去皮功能操作

1. 本仪表提供三种去皮方式：

①. 一般去皮：

在称重显示状态下，显示重量为正且称量稳定时，按[去皮]键，可将显示的重量值作为皮重

扣除，此时仪表显示净重为 0，去皮标志符亮。

②. 预置皮重：

在称重显示状态下，按[预置皮重]键，仪表显示[P ***.**]，此时显示的数值为原皮重值。若需设置新的皮重值，则可用数字键

送入后，再按[输入]键确认即可。

③. 按车号调用皮重：

在称重显示状态下，按[车号]键，仪表显示[o *****]，用数字键送入正确的车号后，再按[去皮]键即可，此时仪表从内存中找

到与该车号对应的皮重值，调出使用。

2. 在称重显示状态下，可连续去皮。当皮重为零时去皮标志符熄灭；当仪表符合置零条件时，按[置零]键也可使皮重为零，去

皮标志符熄灭。

四. 日期与时间的设置及操作

1. 在称重显示状态下，按[日期]键，日期指示灯亮，仪表显示当前的日期。如果正确，按[输入]键或[称重]键退出；如果不正

确，用数字键送入正确日期后，按[输入]键即可。

2. 在称重显示状态下，按[时间]键，时间指示灯亮，仪表显示当前的时间并自动走时。如果时间正确，则直接按[输入]或[称重]

键退出；如时间不正确，则用数字键送入正确的时间后，再按[输入]键即可。

五. 蓄电池使用

1. 当使用蓄电池供电时，显示窗左方的“电池电量”指示符会指示当前蓄电池所剩的电量；三个指示符全亮表明电量充足；下面

的两个指示符亮表明电量较足；只有zui下面一个指示符亮，表明电量不足。电量不足时应考虑给蓄电池充电，如继续使用则蓄

电池电量继续减少，仪表会自动切断电源以保护蓄电池。

2. 把蓄电池连到仪表上，再接通交流电源，仪表就会对蓄电池充电（充足约需30 小时），如需快速充电请使用专用充电器。

3. 蓄电池使用时，务必先充足电后再使用。

4. 蓄电池连接线上标有红色的插头为正（+），与蓄电池正极相连；标有黑色的插头为负（－），与蓄电池负极相连。
