品    牌：台湾JIHSENSE

产品型号：LRM荷重元

产品类型：柱式称重传感器

制造商：台湾JIHSENSE S.R.L

产品介绍：1982年，台湾JIHSENSE公司初期以精密加工為主要業務，至1987年有感於國內力量感測器荷重元(Loadcell)昂貴的售價及冗長的交貨期將不利於未來自動化及高精密度機器設備的發展，於是毅然投入研發，並自國外及國內研究單位吸收各項相關技術，經過兩年的研究發展，終於在1989年(民國78年)成功開發出LRM荷重元,台湾JIHSENSE LRM称重传感器。

本LRM型荷重元(LRM Load cell)施力點與固定點在同一軸線上，並採用原柱型結構，安裝容易且非常穩固，本型荷重元並以外殼保護感應部份，非常精確，堅固耐用。適用於吊秤及各式重量及力量量測上，具以下之特點：

控壓兩用Tension and compression

結構穩固Stable and riqid

高精度Preeise

安裝容易Easy install

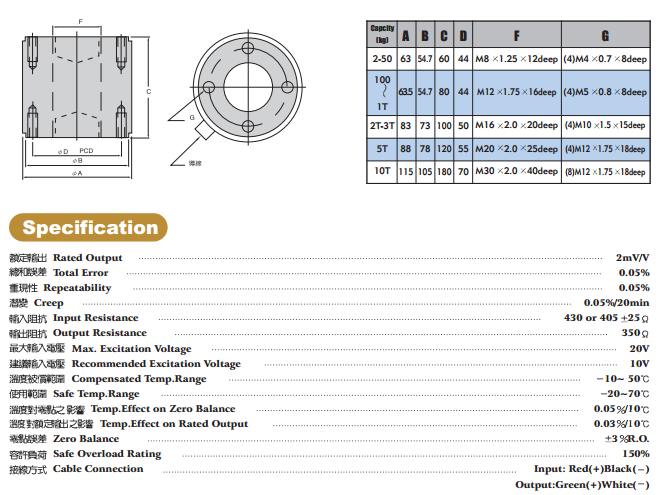

安裝尺寸: Capacity	A	B	C	D	F		G
2-50	63	54.7	60	44	M8x1.25x12deep		(4) M4x0.7x8deep
100 ~ 1T	63	54.7	80	44	M12x1.75x16deep		(4) M5x0.8x8deep
2T ~ 3T	83	73	100	50	M16x2.0x20deep		(4) M10x1.5x15deep
5T	88	78	120	55	M20x2.0x25deep		(4) M12x1.75x18deep
10T	115	105	180	70	M30x2.0x40deep		(8) M12x1.75x18deep
額定輸出Rated Output						2mV/V
總和誤差 Total Error						0.05%
重現性 Repeatability						0.05%
潛變 Creep						0.05%/20min
輸入組抗 Input Resistance						430 or 405 +/- 25
輸出組抗 Output Resistance						350
最大輸入電壓 Max.Excitation Voltage						20V
建議輸入電壓 Recommended Excitation Voltage						10V
溫度補償範圍 Compensated Temp.Range						-10C~50C
使用範圍 Safe Temp.Range						-20C~70C
溫度對零點之影響 Temp.Effect on zero Balance						0.05% / 10C
溫度對額定輸出之影響 Temp.Effect on Rated Output						0.03% / 10C
零點平衡 Zero Balance						+/- 3% R.O.
容許負荷 Safe Overload Rating						150%
接線方式 Cable Connection						紅:電源(+)黑 : 電源(-) 綠:信號(+)白 : 信號(-)

台湾JIHSENSE LRM（LOADCELL）系列型號Type：

LRM-2.5荷重元，JIHSENSE LRM-2.5kg（LOADCELL）

LRM-10荷重元，JIHSENSE LRM-10kg（LOADCELL）

LRM-20荷重元，JIHSENSE LRM-20kg（LOADCELL）

LRM-50荷重元，JIHSENSE LRM-50kg（LOADCELL）

LRM-100荷重元，JIHSENSE LRM-100kg（LOADCELL）

LRM-200荷重元，JIHSENSE LRM-200kg（LOADCELL）

LRM-350荷重元，JIHSENSE LRM-350kg（LOADCELL）

LRM-500荷重元，JIHSENSE LRM-500kg（LOADCELL）

LRM-1T荷重元，JIHSENSE LRM-1000kg（LOADCELL）

LRM-2T荷重元，JIHSENSE LRM-2000kg（LOADCELL）

LRM-3T荷重元，JIHSENSE LRM-3000kg（LOADCELL）

LRM-5T荷重元，JIHSENSE LRM-5000kg（LOADCELL）

LRM-10T荷重元，JIHSENSE LRM-10000kg（LOADCELL）
